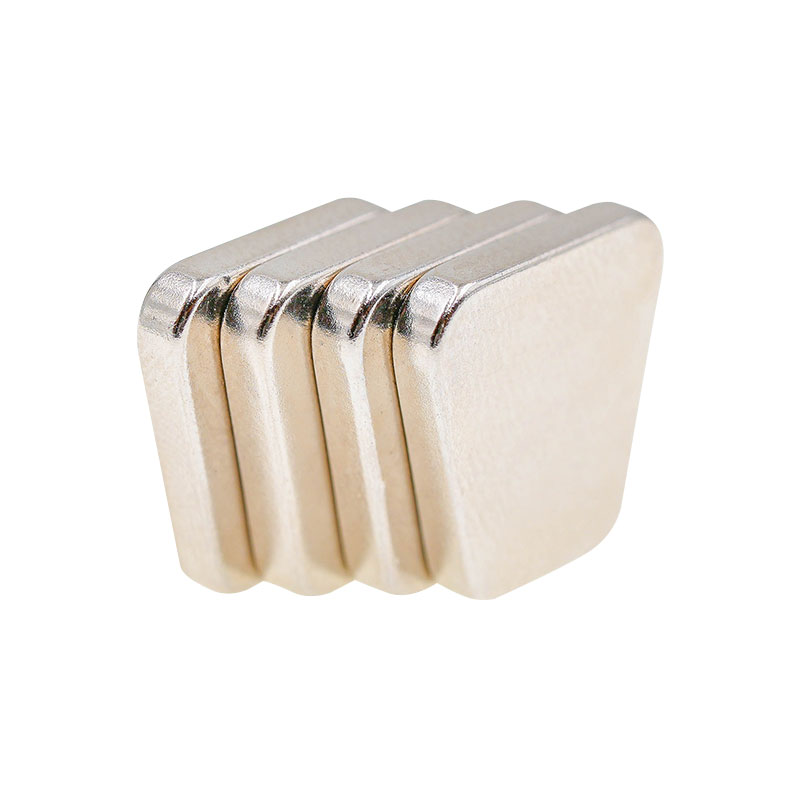

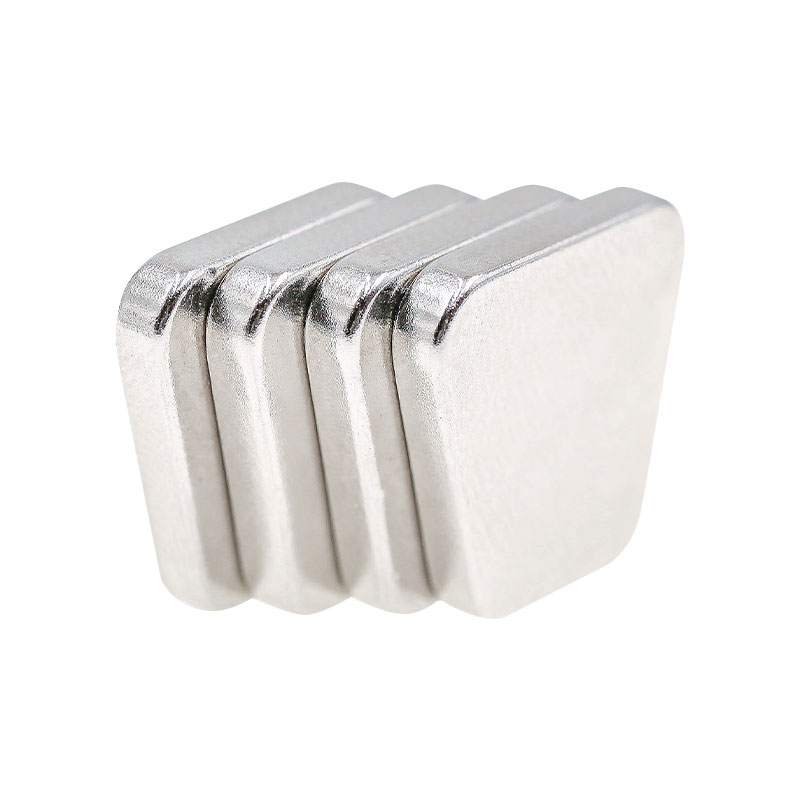

Trapetsoitu sintrattu NdFeB viittaa sintrattuihin neodyymi-rauta-boori-kestomagneetteihin, jotka on valmistettu puolisuunnikkaan muotoisella geometrialla tiettyjen magneettipiirien ja mekaanisten kokoonpanovaatimusten täyttämiseksi. Tämän kategorian tuotteilla on yhteisiä ominaisuuksia, kuten suuri magneettisen energian tiheys, tarkka kulmageometria ja soveltuvuus strukturoituihin magneettijärjestelmiin, joissa vaaditaan lineaarista tai kaarevaa vuon jakautumista. Trapetsoidut sintratut NdFeB-magneetit ovat laajalti käytössä pyörivissä laitteissa, segmentoiduissa magneettisissa kokoonpanoissa ja sähkömagneettisissa muunnosjärjestelmissä, joissa muodon tarkkuus vaikuttaa suoraan suorituskykyyn ja tehokkuuteen.

Yleiset toiminnot ja ydinsuorituskykyominaisuudet

Kaikki trapetsoidut sintratut NdFeB-tuotteet perustuvat sintrattuun NdFeB-materiaaliin, joka tarjoaa korkean remanenssin (Br), koersitiivisuuden (Hcj) ja maksimienergiatuotteen (BHmax). Puolisuunnikkaan muoto mahdollistaa optimoidun magneettikentän kohdistuksen, pienemmät ilmavälit ja paremman vuokonsentraation monimutkaisissa kokoonpanoissa.

Keskeisiä yhteisiä ominaisuuksia ovat:

• Vakaa magneettinen lähtö kompaktin suunnittelun rajoituksin

• Yhteensopivuus segmentoitujen roottori- ja staattorirakenteiden kanssa

• Korkea mittatarkkuus toistettavan magneettisen suorituskyvyn tukemiseksi

• Soveltuu keskinopeisiin ja suuriin sähkömagneettisiin laitteisiin

Nämä ominaisuudet tekevät Trapetsoitu sintrattu NdFeB:stä vakiovalinnan järjestelmissä, joissa magneettinen tehokkuus ja rakenteellinen sovitus on tasapainotettava.

Toimintaperiaatteet laitetyypin mukaan

Sähkömoottorit ja generaattorit
Kestomagneettimoottoreissa puolisuunnikkaan muotoiset magneetit on järjestetty kehän suuntaisesti roottoriin. Puolisuunnikkaan muotoinen geometria mahdollistaa tiukemman sovituksen vierekkäisten magneettien välillä, mikä vähentää vuovuotoa ja parantaa vääntömomenttitiheyttä. Sintrattu NdFeB-materiaali tarjoaa vakaan magneettikentän, joka on vuorovaikutuksessa staattorin käämien kanssa ja tuottaa pyörimisvoimaa tai sähkötehoa.

Magneettiset kytkimet ja voimansiirtolaitteet
Magneettikytkimissä trapetsoidut sintratut NdFeB-magneetit on sijoitettu luomaan vuorottelevia magneettinapoja. Vääntömomentti välittyy magneettisen vuorovaikutuksen kautta mekaanisen kosketuksen sijaan, mikä mahdollistaa tiiviit voimansiirtojärjestelmät ja vähentää kulumista.

Anturi- ja toimilaitejärjestelmät
Puolisuunnikkaan muotoisten magneettien ohjattu magneettikenttäjakauma tukee tarkkaa paikan havaitsemista ja voimanhallintaa. Niiden ennustettava magneettinen käyttäytyminen parantaa signaalin vakautta teollisuusantureissa ja lineaarisissa toimilaitteissa.

Tyypilliset sovellusskenaariot

• Kestomagneettisynkroniset moottorit (PMSM)

• Tuulivoimageneraattorit ja apukäyttöjärjestelmät

• Teollisuuden automaatiolaitteet

• Magneettiset pumput ja suljetut voimansiirtojärjestelmät

• Autojen sähkökäyttöiset komponentit

Monissa näistä sovelluksista valmistajat valitsevat puolisuunnikkaan sintratun NdFeB:n vastaamaan kaarevia koteloita tai segmentoituja magneettireittejä, mikä varmistaa tasaisen magneettivuon työskentelyalueella.

Vertailu muihin NdFeB-muotoihin

Tavallisiin lohkomagneetteihin verrattuna Trapezoid Sintered NdFeB tarjoaa paremman magneettikentän jatkuvuuden pyörimisjärjestelmissä. Kaarenmuotoisiin magneetteihin verrattuna puolisuunnikkaan muotoiset mallit mahdollistavat suuremman joustavuuden segmentoiduissa kokoonpanoissa ja työkalujen ohjauksessa.

Pintakäsittely ja ympäristöön sopeutuminen

Useimmat tämän luokan tuotteet käyttävät suojapinnoitteita, kuten nikkeliä, epoksia tai sinkkiä, vähentämään korroosioriskiä. Valinta riippuu käyttölämpötilasta, kosteudesta ja altistusolosuhteista. Öljylle tai kosteudelle altistuviin teollisuusympäristöihin käytetään yleisesti epoksipinnoitettuja puolisuunnikkaan magneetteja.

Huolto- ja käsittelyohjeet

Vaikka sintratut NdFeB-magneetit ovat pysyviä eivätkä vaadi aktiivista huoltoa, asianmukainen käsittely ja järjestelmätason huolto auttavat varmistamaan pitkän aikavälin suorituskyvyn:

• Vältä mekaanisia iskuja asennuksen aikana halkeamisen estämiseksi

• Säilytä käyttölämpötilat määritetyissä laaturajoissa

• Estä suora kosketus syövyttävien aineiden kanssa, jos pinnoite on vaurioitunut

• Tarkasta magneetin sijainti laitteiston määräaikaishuollon aikana

Oikea asennuslinjaus on erityisen tärkeää Trapezoid Sintered NdFeB:lle, koska kulmapoikkeama voi vaikuttaa pyörivien järjestelmien magneettiseen tasapainoon.

Tuotanto- ja laadunvalvontanäkökohdat

Ningbo Jinlun Magnet Technology Co., Ltd. valmistaa puolisuunnikkaan sintrattua NdFeB:tä käyttämällä kontrolloituja jauhemetallurgisia prosesseja, mukaan lukien suuntapuristus, tyhjiösintraus ja tarkkuustyöstö. Yli 30 vuoden kokemuksella teollisuudesta ja 8 000 tonnin vuosikapasiteetilla korkean suorituskyvyn magneetteja, Jinlun Magnet tukee vakaita materiaaliominaisuuksia ja tasaista mittatarkkuutta teollisiin sovelluksiin.

Yrityksen tuotantoprosessissa painotetaan:

• Hallittu rakeiden suuntaus ennustettavan magneettisen tuoton takaamiseksi

• Mittojen toleranssin säätö segmentoiduille kokoonpanoille

• Arvosanan räätälöinti lämpötila- ja koersitiivivaatimusten perusteella

Usein kysytyt kysymykset (FAQ)

K1: Miksi valita puolisuunnikkaan muotoiset magneetit suorakaiteen muotoisten sijaan?
Puolisuunnikkaan muotoiset magneetit parantavat magneettipiirin jatkuvuutta kaarevissa tai segmentoiduissa kokoonpanoissa, mikä vähentää vuohäviöitä suorakaiteen muotoisiin verrattuna.

Q2: Soveltuvatko trapetsoidut sintratut NdFeB-magneetit nopeille moottoreille?
Kyllä. Kun koersitiivisuus ja lämpötilankesto on määritetty oikein, niitä käytetään yleisesti nopeilla pyörivillä laitteilla.

Q3: Voiko magneettiluokkaa mukauttaa eri käyttölämpötiloihin?
Kyllä. Eri NdFeB-laatuja voidaan valita vastaamaan käyttölämpötila-alueita ja demagnetointivastusta.

Q4: Mitkä toleranssit ovat tyypillisiä puolisuunnikkaan muotoisille magneeteille?
Toleranssit riippuvat koosta ja sovelluksesta, mutta tarkkuustyöstö mahdollistaa tasaisen kulma- ja mittasäädön, joka sopii moottorikokoonpanoihin.
