Kuinka magneetit tehoavat nykyaikaisiin elektronisiin laitteisiin?

Magneetit syöttävät hiljaisesti lähes jokaista elektronista laitetta, jota ihmiset koskettavat päivittäin, puhelimen kaiuttimesta sähköajoneuvon moottoriin. Tässä artikkelissa kerrotaan, miten magneettielektroniikkatekniikka toimii, missä sitä käytetään, miten kestomagneetit eroavat sähkömagneeteista ja mitä tulevaisuus tuo tullessaan kulutus- ja teollisuuselektroniikan magneettikomponenteille.

Tutustu magneettisten materiaalien tärkeimpiin sovelluksiin

Kuinka magneetit tehoavat nykyaikaisiin elektronisiin laitteisiin?

Magneetit antavat virtaa nykyaikaisille elektronisille laitteille muuntamalla sähköenergiaa liikkeeksi, muuttamalla liikettä sähköenergiaksi tai tallentamalla ja lukemalla tietoja magneettikenttien muutosten kautta. Tämä sähkön ja magnetismin kolmisuuntainen suhde, joka tunnetaan nimellä sähkömagnetismi, on perusta lähes kaikille markkinoilla oleville elektronisille tuotteille, mukaan lukien älypuhelimet, kannettavat tietokoneet, sähköajoneuvot, lääketieteelliset skannerit ja kodinkoneet. Ilman magneetti elektroninen komponentit, laitteet, kuten kaiuttimet, kiintolevyt, anturit ja moottorit, eivät yksinkertaisesti toimisi.

Globaali siirtyminen kohti sähköistämistä on vain lisännyt riippuvuutta magneettisista komponenteista. Harvinaisten maametallien magneettien, erityisesti neodyymi-rauta-boori (NdFeB) -tyyppien, kysynnän ennustetaan kasvavan merkittävästi vuoteen 2026 mennessä, kun sähköajoneuvojen, tuuliturbiinien, robotiikan ja kulutuselektroniikan valmistajat lisäävät tuotantoaan alan ennusteiden mukaan. Tässä artikkelissa kerrotaan tarkalleen, kuinka magneettielektroniikkatekniikka toimii, missä se näkyy jokapäiväisissä laitteissa ja kuinka arvioida elektroniikkateollisuudessa käytettyjä erilaisia ​​magneettityyppejä.

Mikä on magneettielektroniikkakomponentti, tarkalleen?

Magneettielektroniikkakomponentti on mikä tahansa elektroniikkajärjestelmän osa, joka tuottaa magneettikentän tai reagoi siihen tietyn sähköisen tai mekaanisen vaikutuksen aikaansaamiseksi. Nämä komponentit jaetaan kahteen laajaan luokkaan: kestomagneetit, jotka pitävät kiinteän magneettikentän ilman ulkoista tehoa, ja sähkömagneetit, jotka synnyttävät magneettikentän vain, kun sähkövirta kulkee kierretyn johdon läpi, joka on tyypillisesti kierretty rauta- tai ferriittisydämen ympärille.

Molemmat tyypit ovat vuorovaikutuksessa sähkövirran kanssa voiman luomiseksi, signaalin virtauksen ohjaamiseksi tai energiamuodon muuntamiseksi toiseksi. Tämä vuorovaikutus mahdollistaa puhelimen kaiuttimen sisällä olevan pienen magneetin värähtelevän kalvoa ja tuottaa ääntä, tai mikä mahdollistaa paljon suuremman magneetin sähkömoottorin sisällä pyörittämään roottoria riittävällä vääntömomentilla liikuttamaan kahden tonnin ajoneuvoa.

Kestomagneetit vs. sähkömagneetit elektroniikassa

Kestomagneetit ja sähkömagneetit palvelevat eri rooleja elektroniikkasuunnittelussa, koska toinen vaatii jatkuvaa tehoa ja toinen ei. Alla olevassa taulukossa verrataan kahta kriteeriä, jotka insinöörit tyypillisesti punnitsevat valitessaan magneettityyppiä tiettyyn sovellukseen.

Taulukko 1: Kestomagneettien ja sähkömagneettien vertailu elektronisissa sovelluksissa

Insinöörit valitsevat yleensä kestomagneetit, kun laite tarvitsee jatkuvan, kompaktin ja energiatehokkaan kentän, kuten älypuhelimen kaiuttimessa tai kiintolevyssä. Sähkömagneetit valitaan, kun kenttä on kytkettävä päälle ja pois tai säädettävä voimakkuutta, kuten relekytkimessä tai magneettikuvauksessa.

Mitkä päivittäiset elektroniset laitteet ovat riippuvaisia ​​magneeteista?

Lähes jokainen kulutus- ja teollisuuselektroniikan luokka edellyttää ainakin yhdestä magneettielektroniikkakomponentista toimiakseen kunnolla. Alla oleva luettelo korostaa yleisimmät esimerkit, joiden kanssa ihmiset ovat päivittäin vuorovaikutuksessa.

• Kaiuttimet ja kuulokkeet: Kestomagneetti on vuorovaikutuksessa vaihtovirtaa kuljettavan kelan kanssa, jolloin kalvo värähtelee ja tuottaa ääntä. Suuremmat magneetit mahdollistavat yleensä äänekkäämmän ja rikkaamman tuoton.
• Kiintolevyasemat: Tiedot tallennetaan magneettisesti, ja pyörivällä levyllä on miljardeja mikroskooppisia magneettisia alueita, jotka edustavat binaarisia nollia ja 1:itä, joita aseman pää lukee ja kirjoittaa.
• Sähkömoottorit: Tuulettimien, sekoittimien, droonien ja sähköajoneuvojen moottorit käyttävät magneetteja sähkövirran muuttamiseksi pyöriväksi liikkeeksi magneettikenttien vuorovaikutuksen kautta.
• Anturit: Magneettiset anturit havaitsevat sijainnin, nopeuden ja pyörimisen sovelluksissa, jotka vaihtelevat autojen lukkiutumattomista jarruista älypuhelimen kompasseihin ja taittuvan näytön havaitsemiseen.
• Langattomat laturit: Induktiiviset lataustyynyt käyttävät keloja ja magneettikenttiä virran siirtämiseen laitteeseen ilman fyysistä kaapeliliitäntää.
• Magneettiset puhelimen lisävarusteet: Koteloissa, kiinnikkeissä ja lompakon kiinnikkeissä käytetään yhä useammin upotettuja magneettiryhmiä kiinnittääkseen turvallisesti yhteensopiviin laitteisiin.

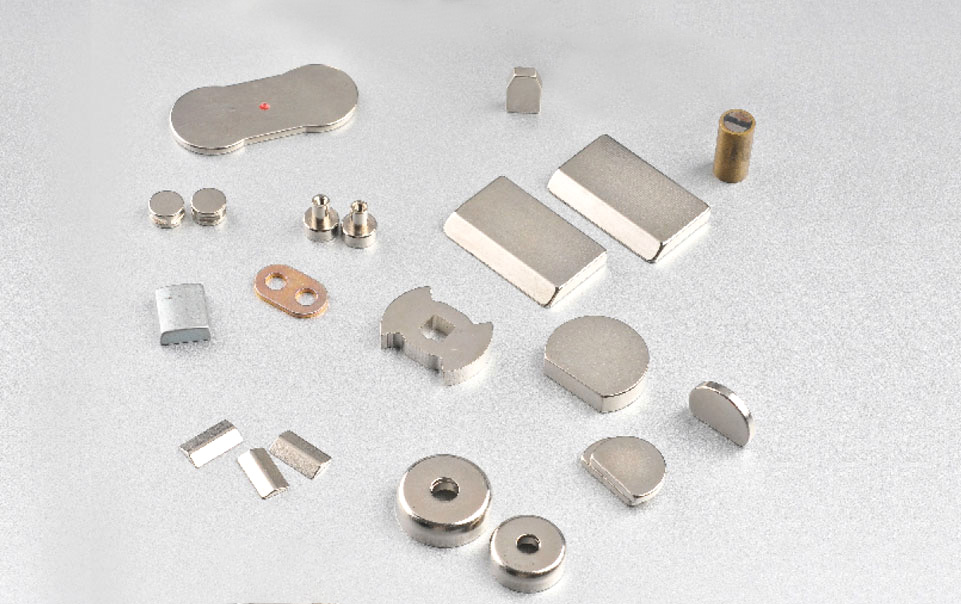

Miksi neodyymimagneetit hallitsevat kulutuselektroniikkaa

Neodyymimagneetit hallitsevat kulutuselektroniikkaa, koska ne tuottavat vahvimman magneettikentän koko- ja painoyksikköä kohti kaikista kaupallisesti saatavilla olevista magneettityypeistä. Tämä tekee niistä ihanteellisia pienikokoisille laitteille, kuten älypuhelimille, langattomille kuulokkeille ja kannettaville tietokoneille, joissa jokainen sisätilan kuutiomillimetri on tärkeä. Kulutuselektroniikkavalmistajat vaativat tiukoilla tarkkuustoleransseilla valmistettuja neodyymimagneetteja, koska pienetkin epäjohdonmukaisuudet voivat vaikuttaa äänenlaatuun, anturin tarkkuuteen tai moottorin suorituskykyyn pienoislaitteissa.

Taipuisat kumimagneetit ovat myös saamassa vetovoimaa taitettavissa laitteissa ja magneettisissa puhelinkuorissa, koska ne voidaan muotoilla vastaamaan monimutkaisia ​​suunnitteluvaatimuksia, mutta ne ovat kestäviä toistuvan taivutuksen vuoksi.

Kuinka magneettiset anturit parantavat elektronisia laitteita?

Magneettiset anturit parantavat elektronisia laitteita muuntamalla magneettikentän muutokset tarkiksi sähköisiksi signaaleiksi, joita piiri voi tulkita. Tämä toiminto on välttämätön sovelluksissa, joissa mekaaninen kosketus kuluu ajan myötä tai joissa nopeus ja luotettavuus ovat tärkeämpiä kuin fyysinen kytkin pystyy tarjoamaan.

Magneettisten antureiden yleisiä käyttötarkoituksia ovat inertianavigointijärjestelmät, sähkömoottoreiden sisäiset sijainnintunnistusjärjestelmät ja turvajärjestelmät, jotka valvovat, onko ovi tai ikkuna auki vai kiinni. Ajoneuvoissa magneettiset anturit seuraavat lukkiutumattomien jarrujen pyörien nopeutta ja havaitsevat kampiakselin asennon moottorin ajoitusta varten. Älypuhelimissa ne käyttävät digitaalisia kompasseja ja havaitsevat, kun taittuva näyttö tai magneettikotelon kansi avataan tai suljetaan.

Reed-kytkimet ja Hall-efektianturit

Reed-kytkimet ja Hall-anturit ovat kaksi eniten käytettyä magneettisen anturiteknologian tyyppiä elektroniikassa. Reed-kytkimessä käytetään kahta ohutta metallikosketinta, jotka sulkeutuvat fyysisesti, kun magneetti kulkee lähellä, mikä tekee siitä yksinkertaisen ja halvan, mutta rajoittaa mekaanista kulumista ajan myötä. Hall-anturissa sitä vastoin ei ole liikkuvia osia ja sen sijaan se mittaa läheisen magneettikentän aiheuttamia jännitteen muutoksia, mikä tekee siitä kestävämmän korkean syklin sovelluksissa, kuten autojen anturit ja teollisuuslaitteet.

Mikä rooli magneeteilla on sähköajoneuvoissa ja uusiutuvassa energiassa?

Magneeteilla on keskeinen rooli sähköajoneuvoissa ja uusiutuvan energian järjestelmissä, koska ne mahdollistavat tehokkaat moottorit ja generaattorit, joista nämä tekniikat ovat riippuvaisia. Sähköajoneuvojen vetomoottorit luottavat tehokkaisiin kestomagneetteihin, jotka muuttavat akkutehon ajoneuvon liikuttamiseen tarvittavaksi momentiksi, ja tämä kysyntä on yksi suurimmista magneettituotannon kasvun tekijöistä maailmanlaajuisesti.

Tuuliturbiinit noudattavat samanlaista periaatetta käänteisesti. Turbiinien sisällä olevat kestomagneettigeneraattorit muuttavat pyörivien siipien mekaanisen energian sähköksi, ja tällä segmentillä odotetaan jatkuvan volyymin kasvun, kun maat pyrkivät hiilidioksidipäästöjen vähentämiseen. Tämä suuntaus on pakottanut valmistajat tutkimaan harvinaisia ​​maametallivapaita vaihtoehtoja, kuten rauta-nitridimagneettikoostumuksia, tavoitteenaan vähentää kustannuksia ja riippuvuutta harvinaisten maametallien louhinnasta säilyttäen samalla kilpailukykyisen suorituskyvyn.

Magneettimateriaalien vertailu sovelluksen mukaan

Erilaiset magneettimateriaalit sopivat erilaisiin elektronisiin sovelluksiin lujuuden, hinnan, lämpötilan sietokyvyn ja korroosionkestävyyden perusteella. Alla olevassa taulukossa esitetään neljä elektroniikka- ja sähköajoneuvoteollisuudessa yleisimmin käytettyä materiaalia.

Taulukko 2: Yleiset magneettimateriaalit, joita käytetään elektronisissa ja sähköajoneuvoissa

Kuinka magneettisuojaus suojaa herkkää elektroniikkaa?

Magneettinen suojaus suojaa herkkää elektroniikkaa estämällä tai ohjaamalla uudelleen sähkömagneettisia häiriöitä (EMI), jotka voisivat muuten häiritä piirin toimintaa. Kun laitteet pakkaavat enemmän magneettisia ja elektronisia komponentteja pienempiin tiloihin, ei-toivotut häiriöt osien välillä ovat suurempi suunnitteluhaaste, minkä vuoksi valmistajat käyttävät suojamateriaaleja herkkien komponenttien eristämiseen ja optimaalisen suorituskyvyn ylläpitämiseen.

Suojaus sisältää tyypillisesti erittäin läpäiseviä metallikerroksia, jotka absorboivat hajamagneettikenttiä ennen kuin ne saavuttavat piirilevyn, kameran tunnistimen tai langattoman antennin. Tämä on erityisen tärkeää älypuhelimissa, joissa kaiuttimet, langattomat latauskelat ja useat magneettiset anturit on pakattu millimetrien päähän toisistaan.

Mikä on magneettielektroniikan tulevaisuus?

Magneettielektroniikan tulevaisuus keskittyy pienempiin, tehokkaampiin ja ympäristöystävällisempiin magneettisiin materiaaleihin. Nanomagnetismin ja spin-kuljetuskenttien tutkijat työskentelevät seuraavan sukupolven magneettisten laitteiden parissa, jotka voivat vähentää antureiden ja muistikomponenttien kokoa ja tehovaatimuksia entisestään. Samaan aikaan valmistusinnovaatiot, kuten ferriitti- ja komposiittimagneettien kylmäsintraus, parantavat energiatehokkuutta itse tuotannon aikana.

Yksi merkittävä tutkimusalue liittyy materiaaliin, joka toimii magneettikentän diodina, joka siirtää magneettikentän esineeseen vain yhteen suuntaan symmetrisen sijaan. Tämän tyyppisillä laitteilla on potentiaalisia sovelluksia sähkömoottoreissa, muuntajissa ja lääketieteellisissä kuvantamislaitteissa, joissa virtasymmetrisesti kytketyt magneettielementit ovat normi.

Harvinaisia maametallia sisältämättömät magneetit saavat vauhtia

Harvinaisten maametallien vapaat magneetit saavat vauhtia, kun valmistajat pyrkivät vähentämään harvinaisten maametallien louhintaan liittyviä kustannuksia ja toimitusketjun riskejä. Rauta-nitridikoostumuksia ja muita vaihtoehtoisia komposiitteja kehitetään haastamaan perinteisten harvinaisten maametallien valta-asema, ja jos nämä materiaalit saavuttavat kilpailukykyisen suorituskyvyn, ne voivat muuttaa elektroniikkavalmistajien tapaa hankkia magneettikomponentteja tulevina vuosina.

Usein kysyttyjä kysymyksiä magneettielektroniikkakomponenteista

Voiko vahva magneetti vahingoittaa älypuhelinta tai kannettavaa tietokonetta?

Nykyaikaiset älypuhelimet ja kannettavat tietokoneet on rakennettu magneettisuojauksella ja käyttävät SSD-tallennustilaa magneettisten kiintolevyjen sijaan, joten tavallinen magneetti ei todennäköisesti aiheuta tietojen menetystä. Voimakkaat magneettikentät voivat kuitenkin edelleen vaikuttaa vanhoihin laitteisiin, joissa on magneettiset kiintolevyasemat, magneettiraitakortit ja jotkut lääketieteelliset implantit, kuten sydämentahdistimet, joten varovaisuutta on syytä noudattaa erittäin vahvojen neodyymimagneettien suhteen.

Miksi isommat kaiutinmagneetit tuottavat kovempaa ääntä?

Suurempi magneetti synnyttää vahvemman magneettikentän, minkä ansiosta äänikela voi liikuttaa kaiuttimen kalvoa suuremmalla voimalla tietyllä sähkötulolla, mikä tuottaa suuremman äänenvoimakkuuden ja usein paremman bassovasteen. Tämä on yksi syy, miksi premium-kaiuttimet ja kuulokkeet käyttävät yleensä suurempia tai korkealaatuisempia neodyymimagneetteja kuin budjettimalleissa.

Käytetäänkö kaikissa sähkömoottoreissa kestomagneetteja?

Ei, kaikki sähkömoottorit eivät käytä kestomagneetteja. Jotkut moottorit, jotka tunnetaan nimellä induktiomoottorit, tuottavat magneettikenttänsä kokonaan sähkömagnetismin kautta ilman kestomagneettia, kun taas kestomagneettimoottorit käyttävät upotettuja magneetteja korkeamman hyötysuhteen ja vääntömomenttitiheyden saavuttamiseksi, minkä vuoksi niitä suositaan sähköajoneuvoissa ja tarkkuusrobotiikassa.

Miten langaton lataus käyttää magneetteja ja sähköä yhdessä?

Langattomat lataustyynyt käyttävät kelaa, joka tuottaa vuorottelun magneettikentän, joka indusoi virran vastaanottolaitteen sisällä olevaan vastaavaan kelaan siirtäen tehoa ilman fyysistä kaapeliyhteyttä. Monissa langattomissa latureissa on myös kohdistusmagneetti, joka auttaa sijoittamaan laitteen oikein latauskelan päälle maksimaalisen tehokkuuden saavuttamiseksi.

Käytetäänkö SSD-asemissa magneetteja?

Ei, solid-state-asemat eivät käytä magneetteja tietojen tallentamiseen. Toisin kuin perinteiset kiintolevyasemat, jotka tallentavat tietoja magneettisesti pyörivälle alustalle, SSD-levyt tallentavat tiedot sähköisesti flash-muistisiruille, mikä on yksi syy, miksi SSD-levyt kestävät paremmin magneettisia häiriöitä ja fyysisiä iskuja kuin vanhemmat magneettiset kiintolevyt.

Tärkeimmät tiedot magneettielektroniikkatekniikasta

Magneettiset elektroniset komponentit on kudottu lähes kaikkiin laitteisiin, joihin ihmiset luottavat, kaiuttimesta, joka tuottaa ääntä kuulokkeiden parissa, ajomoottoriin, joka ajaa sähköajoneuvon moottoritiellä. Kestomagneetit tarjoavat kompakteja, energiatehokkaita kenttiä kaiuttimille ja antureille, kun taas sähkömagneetit tarjoavat säädettäviä, kytkettäviä kenttiä sovelluksille, kuten releille ja lääketieteelliselle kuvantamiselle. Kun sähköajoneuvojen ja uusiutuvan energian kysyntä kasvaa ja tutkijat kehittävät harvinaisia ​​maametallivapaita vaihtoehtoja ja seuraavan sukupolven magneettimateriaaleja, magneettielektroniikkateknologiasta tulee tulevina vuosina entistä keskeisempi asema elektronisten laitteiden suunnittelussa ja valmistuksessa.
