A anturin magneetti on ratkaiseva elementti, joka muuntaa mekaanisen liikkeen tulkittavissa olevaksi magneettikentän signaaliksi, mikä määrittää suoraan kontaktittomien asennon, nopeuden ja kulman mittausjärjestelmien tarkkuuden, luotettavuuden ja pitkäikäisyyden. Ilman tarkasti suunniteltua kestomagneettia, edistyneinkään magneettinen anturisiru ei pysty toimittamaan luotettavaa tietoa. Nykyään läpimurrot harvinaisten maametallien materiaalien koostumuksissa, geometrisessa optimoinnissa ja lämpötilan kestävissä pinnoitteissa ovat vauhdikkaita anturin magneetti suorituskykyä uudelle alueelle mahdollistaen submikronin lineaarisen resoluution ja kulmatarkkuuden alle 0,1 astetta. Tässä artikkelissa tarkastellaan materiaalitieteitä, suunnittelumenetelmiä ja sovellusmaisemia, jotka tekevät siitä anturin magneetti modernin sähköistyksen ja automaation kulmakivi.
Tutustu magneettisten materiaalien tärkeimpiin sovelluksiin
1. Anturimagneettien kasvava rooli tietopohjaisessa maailmassa
Globaalit magneettisensorien markkinat, joita ruokkii suoraan korkean suorituskyvyn kysyntä anturin magneetti Grand View Researchin vuoden 2024 raportin mukaan komponenttien arvo oli 5,8 miljardia dollaria vuonna 2023, ja sen ennustetaan nousevan 9,3 miljardiin dollariin vuoteen 2030 mennessä 7,2 prosentin vuotuisella kasvuvauhdilla. Tämä kasvu johtuu kolmesta pysäyttämättömästä trendistä: ajoneuvojen sähköistymisestä, tehdasautomaatiosta ja yhdistettyjen laitteiden lisääntymisestä. Joka tapauksessa, anturin magneetti sijaitsee fyysisessä liitännässä liikkuvan osan ja elektronisen ohjausyksikön välillä.
A anturin magneetti toimii luomalla määritellyn magneettikentän, jonka havaitsee Hall-ilmiö, AMR (anisotrooppinen magnetoresisiivinen), GMR (jättimäinen magnetoresisiivinen) tai TMR (tunnelimagnetoresisiivinen) anturielementti. Kun magneetti liikkuu suhteessa anturiin, kenttävektori muuttuu, mikä muuttaa sijainnin tai pyörimisen mitattavissa olevaksi sähköiseksi signaaliksi. Tämä periaate tukee kaikkea elektronisista ohjaustehostimen vääntömomenttiantureista yhteiskäyttöön tarkoitettuihin robottinivelenkooderiin.
1.1 Autojen sähköistys vaatii nollavikoja anturimagneetteja
Nykyaikaisissa ajoneuvoissa on 60–120 magneettianturia, ja jokainen vaatii mukautetun anturin magneetti . Keskeisiä sovelluksia ovat kampiakselin asennon tunnistus, pyörän nopeuden tunnistus ABS:lle ja vakauden hallintaan, kaasuläpän asennon valvonta ja roottorin asennon palaute vetomoottoreissa. Sähkökäyttöisissä ohjaustehostinjärjestelmissä diametraalisesti magnetoitu rengasmagneetti, joka on yhdistetty Hall-ryhmän kanssa, antaa vääntömomentin kulman mittauksen paremmalla resoluutiolla kuin 0,05 astetta, mikä vaikuttaa suoraan ohjaustuntumaan ja turvallisuuteen. Yhden pisteen vika kohdassa a anturin magneetti 180 celsiusasteen demagnetisoituminen tai mekaaninen murtuminen voi johtaa ajoneuvon kriittisten toimintojen menettämiseen, mikä johtaa tiukkojen materiaalien pätevyysstandardien noudattamiseen.
1.2 Teollisuusautomaatio perustuu vahvaan magneettiseen palautteeseen
Tehdaslattioissa on äärimmäisiä olosuhteita: jäähdytysnesteen roiskeita, metallipölyä, tärinää ja suuria lämpötilavaihteluita miinus 40:stä plus 120 asteeseen. Anturin magneetti Lineaaristen kooderien ja pyörivien asentoantureiden kokoonpanojen on säilytettävä magneettivuon vakaus 1 prosentin sisällä 10 vuoden käyttöiän ajan. Yhteistyörobotit käyttävät kompakteja moninapaisia rengasmagneetteja saavuttaakseen liitoksen asennon tarkkuuden plus miinus 0,01 millimetriä, mikä mahdollistaa turvallisen ihmisen ja robotin vuorovaikutuksen. Kansainvälisen robotiikan liiton tietojen mukaan maailmanlaajuisten teollisuusrobottien määrä ylitti 550 000 yksikköä vuonna 2023, joista jokaisessa on useita anturin magneetti perustuvat palautesilmukat.
1.3 IoT ja kuluttajalaitteet pienentävät anturimagneettiarkkitehtuurit
Älykkäät vesimittarit, puettavat terveysmonitorit ja drone-gimbalit käyttävät pienoismallia anturin magneetti komponentit, joiden halkaisija on usein alle 3 millimetriä. Näissä sovelluksissa haasteena on maksimoida magneettisen energian tiheys ankarasti rajoitetussa tilavuudessa samalla kun se vastustaa hien tai ympäristön kosteuden aiheuttamaa korroosiota. IEEE Sensors Journalissa vuonna 2023 julkaistu tutkimus osoitti, että halkaisijaltaan 2,5 mm samarium-koboltti anturin magneetti säilytti 98 prosenttia huonelämpötilastaan 2 000 tunnin jälkeen 85 celsiusasteessa ja 85 prosentin suhteellisessa kosteudessa, mikä vahvistaa sen soveltuvuuden pitkäikäisiin IoT-käyttöön.
2. Kestomagneettimateriaalin valinta muotoilee anturin suorituskykyä
A:n magneettiset, termiset ja mekaaniset ominaisuudet anturin magneetti määritellään materiaalitasolla. Insinöörien on tasapainotettava remanenssi, koersitiivisuus, lämpötilakertoimet ja kustannukset. Neljä hallitsevaa materiaaliperhettä ovat neodyymi-rauta-boori (NdFeB), samarium-koboltti (SmCo), kova ferriitti ja alnico. Jokainen tarjoaa erillisen kompromissiprofiilin. Alla olevassa taulukossa verrataan kriittisiä parametreja, jotka perustuvat alan tietolehtien keskiarvoihin ja MMPA (Magnetic Materials Producers Association) standardin nro 0100 tietoihin.
| Materiaaliluokka | Remanenssi Br (kG) | Pakovoima HcJ (kOe) | Maksimi käyttölämpötila (°C) | Br:n lämpötilakerroin (%/°C) | Suhteellinen hinta |
|---|---|---|---|---|---|
| NdFeB N48H | 13.8 | 17 | 120 | -0,11 | Keskikokoinen |
| SmCo Sm2Co17 26H | 10.5 | 18 | 350 | -0,035 | Korkea |
| Kova ferriitti Y30 | 3.8 | 3.2 | 250 | -0,20 | Matala |
| Alnico 5 | 12.5 | 0.65 | 540 | -0,02 | Keskikokoinen |
Taulukko 1: Yleisten magneettisten ja lämpöominaisuuksien vertailu anturin magneetti aineellisia perheitä. Tiedot edustavat tyypillisiä kaupallisia arvoja.
NdFeB-magneetit tarjoavat suurimman energiatiheyden, joten ne sopivat ihanteellisesti pienikokoisille anturin magneetti mallit, joissa tilaa on paljon. Niiden suhteellisen jyrkkä lämpötilan remanenssikerroin tarkoittaa kuitenkin, että 100 celsiusasteen lämpötilan nousu voi vähentää magneettivuoa noin 11 prosenttia, mikä on kompensoitava anturin kalibroinnilla tai materiaalilaadun valinnalla. Samarium-koboltti tarjoaa poikkeuksellisen lämmönkestävyyden ja korroosionkestävyyden ilman suojapinnoitteiden tarvetta, mutta huomattavasti korkeammalla raaka-ainekustannuksilla. Kovaa ferriittiä anturin magneetti ratkaisut hallitsevat kustannusherkkiä sovelluksia, kuten kodinkoneiden nopeusantureita, joissa pienempää virtaa voidaan kompensoida suuremmalla magneetin tilavuudella tai herkemmillä anturielementeillä. Alnico löytää alhaisesta koersitiivisuudestaan huolimatta niche-käyttöä korkeissa yli 400 celsiusasteen lämpötiloissa, kuten turbiinin nopeusantureissa, koska sen remanenssi pysyy lähes vakiona.
3. Suunnittelugeometria ja magnetointimallit sanelevat signaalin laadun
A:n fyysinen muoto ja magnetointisuuntaus anturin magneetti eivät ole mielivaltaisia; ne on suunniteltu tuottamaan tietty magneettikenttäjakauma, joka maksimoi lineaarisen alueen ja minimoi harmonisen vääristymän anturin lähdössä. Seuraavat geometriset tekijät vaikuttavat suoraan mittaustarkkuuteen.
- Halkaisijaltaan magnetoidut sylinterit ja renkaat: Näitä käytetään laajasti kulma-asennontunnistuksessa anturin magneetti konfiguraatiot luovat pyörivän dipolikentän. Kentän tasaisuus kiertokulman poikki määrittää saavutettavan tarkkuuden. Journal of Magnetism and Magnetic Materialsissa vuonna 2022 julkaistu simulaatiotutkimus osoitti, että rengas, jonka ulko-sisähalkaisija-suhde oli 1,6 ja pituus-halkaisijasuhde 0,8, minimoi harmonisen kokonaissärön alle 0,3 prosenttiin 360 asteessa.

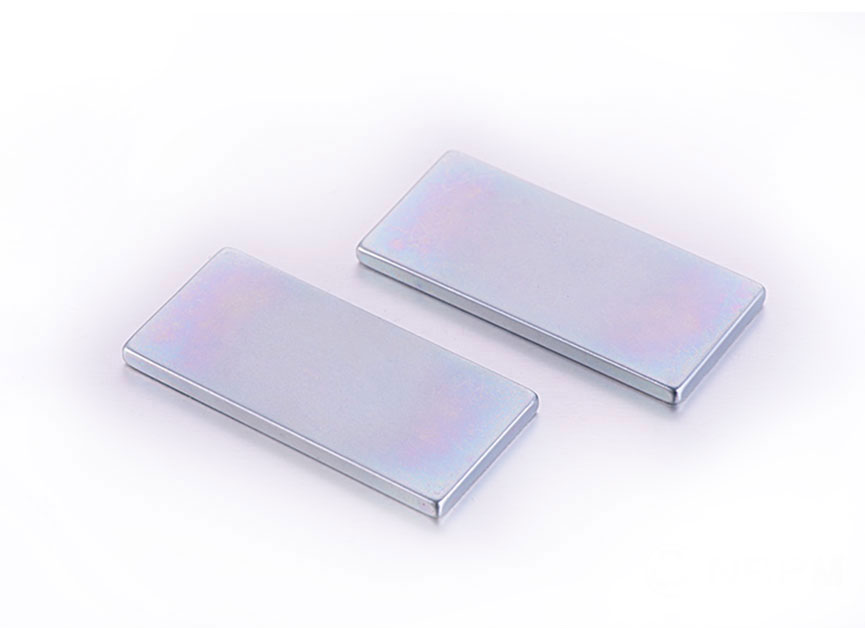

- Aksiaalisesti magnetoidut levyt ja lohkot: Lineaarista paikannusta varten aksiaalisesti magnetoitu anturin magneetti luo kentän, joka heikkenee ennustettavasti etäisyyden myötä. Lineaarinen tunnistusalue on tyypillisesti rajoitettu noin 60 prosenttiin magneetin pinnan mitat. Tämän alueen ulkopuolella kentän gradientti tulee liian matalaksi, jotta pienet siirtymät voidaan ratkaista tarkasti.
- Moninapaiset magnetoidut nauhat ja renkaat: Inkrementaaliset kooderit luottavat magneettinauhan vuorotteleviin pohjois-etelänapoihin. Napaväli, joka vaihtelee yleensä 1 millimetristä 5 millimetriin, määrittää perusresoluution. Tarkempi napaväli parantaa resoluutiota, mutta vaatii pienemmän ilmaraon väliin anturin magneetti pinta ja anturielementti, mikä lisää herkkyyttä valumiselle ja mekaanisille toleransseille.
- Puolisuunnikkaan muotoiset ja kartiomaiset profiilit: Hall-anturin lähdön linearisoimiseksi pidemmällä iskulla, jotkut anturin magneetti mallit käyttävät vaihtelevaa poikkileikkausta. Magneetin liikkuessa anturia päin olevan magneettisen materiaalin muuttuva määrä tuottaa lähes lineaarisen jännite-siirtymäsuhteen ilman monimutkaista signaalinkäsittelyä.
Lämpötilan kompensointi on toinen tärkeä suunnitteluvipu. Koska molemmat anturin magneetti remanenssi ja Hall-anturin herkkyyspoikkeama lämpötilan kanssa, järjestelmäsuunnittelijat valitsevat usein magneettimateriaalin, jonka lämpötilakerroin kumoaa osittain anturin oman poikkeaman. Esimerkiksi GaAs Hall -elementin herkkyyslämpötilakerroin on noin miinus 0,06 prosenttia celsiusastetta kohden. Yhdistä se samarium-koboltin kanssa anturin magneetti jonka remananssikerroin on miinus 0,035 prosenttia celsiusastetta kohden, jättää nettopoikkeaman vain miinus 0,025 prosenttia celsiusastetta kohden, mikä vähentää ulkoisten kompensointipiirien tarvetta.
4. Anturimagneettien suojaaminen ympäristön pilaantumiselta
A anturin magneetti altistuminen kosteudelle, suolasuihkeelle tai aggressiivisille kemikaaleille voi kärsiä nopeasta korroosiosta, mikä johtaa magneettivuon häviämiseen ja hiukkaskontaminaatioon, joka häiritsee anturin aukkoa. NdFeB-magneetit ovat erityisen haavoittuvia korkean rautapitoisuutensa vuoksi. Ilman suojaa, paljas NdFeB anturin magneetti voi menettää 5 prosenttia painostaan korroosiolle 100 tunnin kuluessa suolasumutestauksesta ASTM B117:n mukaisesti. Seuraavat suojastrategiat ovat alan standardeja.
- Monikerroksiset pinnoitteet: Tyypillinen korkea luotettavuus anturin magneetti vastaanottaa nikkeli-kupari-nikkeli galvanoidun kerroksen, jonka kokonaispaksuus on 10-25 mikronia. Ajoneuvojen konepellin alle levitetään ylimääräinen 15–30 mikronin epoksipintamaali, jolla saavutetaan yli 1 000 tunnin suolasumun kestävyys.
- Parylene conformal pinnoite: Miniatyyri lääketieteelliseen tai implantoitavaan anturin magneetti Höyrysaostettu Parylene C tarjoaa rei'ittämättömän, bioyhteensopivan esteen jopa 5 mikronin paksuudella, mikä takaa hermeettisen tason suojan ilman mittojen muodostumista.
- Päällemuovaus ja kapselointi: Aseta muovaus anturin magneetti termoplastiseen koteloon, kuten PPS tai PA66 lasikuituvahvisteella, tarjoaa samanaikaisesti korroosiosuojan, mekaaniset asennusominaisuudet ja tarkat kohdistuspinnat anturin IC:lle.
- Materiaalin vaihto: Merenalaisissa tai kemiallisissa prosessointilaitteissa suunnittelijat usein ohittavat pinnoitteen monimutkaisuuden kokonaan valitsemalla luonnostaan korroosionkestävän SmCo:n anturin magneetti , hyväksyy korkeammat materiaalikustannukset pitkän aikavälin hajoamisriskin poistamiseksi.
5. Anturitekniikoiden ja niiden magneettivaatimusten vertailu
Erilaiset magneettisen tunnistusperiaatteet asettavat erillisiä vaatimuksia anturin magneetti . Näiden vaatimusten ymmärtäminen estää kalliit ylimäärittelyt tai suorituskyvyn puutteet. Alla olevassa taulukossa on yhteenveto anturitekniikan ja vastaavien magneetin ominaisuuksien välisestä suhteesta.
| Anturitekniikka | Tyypillinen kentän voimakkuusvaatimus (mT) | Herkkä kenttäkomponentti | Suositeltava Anturin magneetti Muoto | Yhteinen materiaalivalinta |
|---|---|---|---|---|
| Hall-efekti | 20-100 | Kohtisuora komponentti | Aksiaalisesti magnetoitu levy | NdFeB tai ferriitti |
| AMR | 5-20 | Tasossa kentän suunta | Halkaisijaltaan magnetoitu rengas | NdFeB tai SmCo |
| GMR | 1-10 | Tasossa kentän suunta | Moninapainen nauha | NdFeB tai sidottu NdFeB |
| TMR | 0,5-5 | Tasossa kentän suunta | Hienojakoinen moninapainen rengas | SmCo tai korkealaatuinen NdFeB |
Taulukko 2: Karttaus magneettisen anturitekniikan ja suositellun välillä anturin magneetti ominaisuudet tyypillisille paikannussovelluksille.
Hall-anturit, joilla on suhteellisen korkea kenttävaatimus, toimivat hyvin kustannustehokkaan ferriitin kanssa anturin magneetti ratkaisuja sovelluksiin, joissa tilaa sallii. TMR-anturit, herkimmät, voivat toimia hyvin pienillä, matalaprofiilisilla magneeteilla, mikä mahdollistaa erittäin kompaktin enkooderin. Alhainen kenttävoimakkuusvaatimus tekee TMR-järjestelmistä kuitenkin herkempiä häiriöitä, jotka aiheutuvat lähellä olevien moottoreiden tai virtaa kuljettavien johtimien aiheuttamista hajamagneettikentistä, mikä edellyttää huolellista suojausta ja anturin magneetti sijoitus.
Kiinnitysmagneetit, jotka valmistetaan ruiskupuristamalla magneettijauheen ja polymeerisideaineen seosta, ansaitsevat erityismaininnan. Ne mahdollistavat monimutkaisten muotojen, joissa on tiukat toleranssit, muovauksen suoraan, usein integroimalla anturin magneetti akselilla tai vaihteella yhdessä valmistusvaiheessa. Vaikka niiden magneettinen suorituskyky on alhaisempi kuin täysin tiheillä sintratuilla magneeteilla, niiden tarjoama suunnitteluvapaus on usein suurempi kuin vuotiheyden aiheuttama haitta suurivolyymiisissa autojen anturisovelluksissa.
6. Käytännön suunnittelun tarkistuslista anturimagneetin määrittämiseen
Järjestelmävaatimusten muuntaminen vankaksi anturin magneetti määrittelyyn kuuluu jäsennelty arviointi useiden verkkotunnusten kesken. Seuraava järjestetty tarkistuslista auttaa suunnittelutiimiä välttämään yleisiä sudenkuoppia.
- Määritä tunnistusilmarako ja mekaaninen verhokäyrä: Mittaa suurin ja pienin etäisyys välillä anturin magneetti kasvot ja anturielementti, joka ottaa huomioon kaikki kokoonpanotoleranssit, lämpölaajenemisen ja tärinän aiheuttaman siirtymän.
- Määritä tarvittava magneettivuon tiheys anturin kohdalla: Käytä elementtianalyysiä tai analyyttisiä malleja varmistaaksesi, että valittu magneettiluokka ja -geometria tuottaa vähintään 120 prosenttia anturin vähimmäistoimintakentästä koko lämpötila-alueella.
- Valitse magneettimateriaali lämpötilan stabiilisuuden perusteella: Laske pahimman mahdollisen vuon vaihtelu miinus 40:stä maksimikäyttölämpötilaan. Jos vaihtelu ylittää anturin sallitun syöttöalueen, vaihda kohtaan a anturin magneetti materiaalia alhaisemmalla lämpötilakertoimella.
- Määritä magnetointikuvio ja toleranssi: Määritä kulma-antureille magnetointivektorin sallittu kulmapoikkeama. Yli 0,5 asteen poikkeama voi aiheuttaa mitattavissa olevan kulmavirheen erittäin tarkkuusjärjestelmissä.
- Vahvista mekaaninen kiinnitys ja korroosiosuojaus: Varmista, että anturin magneetti on varmistettu pyörimis- ja aksiaalivoimia vastaan puristussovituksella, liimauksella tai mekaanisella stanssauksella ja että valittu pinnoite kestää aiotun kemiallisen ympäristön tuotteen suunnittelun ajan.
- Luonnehdi magneetin ja anturin kohdistuksen herkkyyttä: Suorita toleranssipinon analyysi varmistaaksesi, että sivuttais- ja kulmavirheiden välillä anturin magneetti ja anturin IC ei siirrä lähtöä kalibroidun alueen ulkopuolelle.
7. Usein kysytyt kysymykset anturimagneeteista
Mitä eroa on anturimagneetilla ja yleiskäyttöisellä kestomagneetilla?
A anturin magneetti on valmistettu tiukemmilla magneettisen momentin toleransseilla, usein plus miinus 1,5 prosentin sisällä, ja se on suunniteltu tuottamaan tarkasti määritelty kenttäkuvio suurimman vetovoiman sijaan. Sen geometria, pinnoite ja magnetointi on optimoitu tietylle anturi-IC:lle, kun taas yleiskäyttöinen magneetti asettaa etusijalle raakaa pitovoimaa tai kustannuksia.
Kuinka valitsen oikean anturin magneettilaadun korkeissa lämpötiloissa yli 150 celsiusastetta?
Valitse samarium-kobolttilaatu, kuten Sm2Co17 26H, tai korkean lämpötilan NdFeB-laatu, kuten N35AH. SmCo tarjoaa parhaan lämpöstabiilisuuden 350 celsiusasteeseen asti, kun taas korkean lämpötilan NdFeB-laadut voivat toimia jopa 230 celsiusasteessa, jos kuormitusviiva on riittävän korkea estämään palautumattoman demagnetisoitumisen. Tarkista aina anturin magneetti permeanssikerroin todellisissa käyttöolosuhteissa.
Voiko anturimagneetti menettää magneettisuutensa ajan myötä?
Kyllä. Kaikki kestomagneetit kokevat jonkin verran pitkäaikaista vuonhäviötä rakenteellisen rentoutumisen, hapettumisen tai ulkoisten demagnetointikenttien vuoksi. Hyvin suunniteltu anturin magneetti Nykyaikaisista harvinaisista maametallimateriaaleista valmistetuissa virtaushäviöissä on tyypillisesti alle 1 prosentti 10 vuoden aikana, kun sitä käytetään nimellislämpötilassa ja suojattu korroosiolta. Nopeutettuja ikääntymistestejä korotetuissa lämpötiloissa käytetään käyttöiän vakauden vahvistamiseen.
Mitkä ovat anturimagneettien yleisimmät muodot ja miksi?
Yleisimmät muodot ovat kiekot, renkaat, lohkot ja kaaret. Kiekot ja renkaat hallitsevat kulmatunnistusta, koska ne tuottavat symmetrisen dipolikentän. Lohkoja käytetään lineaariseen sijainnin mittaukseen, kun kulkusuunta on yhtä akselia pitkin. Kaaren muotoinen anturin magneetti segmenttejä käytetään rajoitetun kulman pyörimisantureissa, kuten kaasuläpän asennon osoittimissa, joissa ei tarvita täyttä 360 asteen kiertoa.
Onko mahdollista käyttää samaa anturimagneettia Hall- ja TMR-antureille?
Se on mahdollista, mutta ei optimaalista. A anturin magneetti mitoitettu tarjoamaan voimakkaan kentän Hall-anturille, voi kyllästää herkän TMR-elementin, mikä heikentää lineaarisuutta. Päinvastoin, TMR:lle suunniteltu magneetti ei välttämättä anna riittävästi virtaa Hallin salvan laukaisemiseksi luotettavasti. Paras tapa on räätälöidä anturin magneetti lujuus ja ilmaväli erityisesti valittua anturitekniikkaa varten.
8. Katse eteenpäin: Anturimagneettiteknologian tulevaisuus
Seuraava sukupolvi anturin magneetti Kehitys keskittyy kolmeen rajaan: raerajadiffuusioprosessit, jotka lisäävät koersitiivia ilman raskaita harvinaisten maametallien elementtejä, lähes verkon muotoisten magneettien lisävalmistus monimutkaisilla sisäisillä jäähdytyskanavilla sekä magneetin ja anturin integrointi monoliittisiin järjestelmän pakkauksessa oleviin moduuleihin. European Magnetism Associationin vuonna 2024 julkaisema tutkimus osoittaa, että raerajalle diffuusoidut NdFeB-magneetit voivat lisätä koersitiivisuutta 30 prosenttia ja samalla vähentää dysprosiumpitoisuutta 60 prosenttia, mikä alentaa suoraan sekä kustannuksia että toimitusketjun riskiä suurissa määrissä. anturin magneetti tuotantoa.
Samanaikaisesti pyrkimys kohti toiminnallista turvallisuutta autonomisissa ajoneuvoissa edellyttää redundantteja tunnistusarkkitehtuureja. Tämä muuttuu kaksikanavaisiksi magneettisiksi koodereiksi, joissa kaksi toisistaan riippumatonta anturin magneetti raidat on integroitu yhdeksi mekaaniseksi komponentiksi, joista jokainen lukee erillisen anturin suuttimen, mikä varmistaa, että mikään yksittäinen vikakohta ei voi poistaa asennon takaisinkytkentäsilmukkaa. ISO 26262 ASIL D -standardin mukaan tällaisesta redundanssista ei voida neuvotella ohjaus- ja jarrujärjestelmissä.
Offshore-öljylähteen syvyyksistä kirurgisen robotin, nöyrien, steriiliin ympäristöön anturin magneetti todistaa edelleen, että tarkka, luotettava liikkeentunnistus alkaa huolellisesti suunnitelluista magneettisista materiaaleista. Koska teollisuudenalat vaativat yhä hienompaa resoluutiota ja pidempään huoltovapaata käyttöikää, investoi anturin magneetti innovaatiot ovat edelleen korkean tuoton prioriteetti niin komponenttitoimittajille kuin järjestelmäintegraattoreillekin.
