Sintratut NdFeB-magneetit kulutuselektroniikkaan: kuinka valita ja tasapainottaa magneettinen vahvuus koon kanssa

Kuluttajaelektroniikan, kuten älypuhelimien, langattomien kuulokkeiden ja älykkäiden puettavien laitteiden, suunnittelussa ja tuotannossa sintratuilla NdFeB-magneeteilla, jotka tunnetaan "kestomagneettien kuninkaana", on ratkaiseva rooli toiminnoissa, kuten äänentoistossa, magneettisessa latauksessa ja tarkassa paikannuksessa. Mutta kuinka valita kulutuselektroniikkaan sopivat sintratut NdFeB-magneetit? Ja kuinka tasapainottaa magneettinen voimakkuus ja koko yhä pienemmissä laitteissa? Tämä artikkeli tarjoaa käytännön oppaan näiden ydinongelmien ratkaisemiseksi.

Mitkä ydinparametrit määrittävät sintrattujen NdFeB-magneettien soveltuvuuden kulutuselektroniikkaan?

Esityksen sintratut NdFeB-magneetit kulutuselektroniikassa riippuu useista ei-neuvoteltavista ydinparametreista, jotka on priorisoitava valinnan aikana. Ensimmäinen on maksimienergiatuote ((BH)max), joka heijastaa suoraan magneetin tilavuusyksikköä kohti varastoitunutta magneettista energiaa. Ohuutta ja keveyttä tavoittelevalle kulutuselektroniikalle korkeampi (BH)max tarkoittaa, että pienemmällä tilavuudella voidaan saavuttaa vahvempi magneettinen voima. Kulutuselektroniikan yleiset laatuluokat vaihtelevat N35:stä N52:een, jossa N52 (enimmäisenergiatuote 52 MGOe) on ihanteellinen suuritehoisiin skenaarioihin, kuten langattomiin pikalatauskeloihin, kun taas N35 riittää vähäkuormitettaviin sovelluksiin, kuten puhelimen saranoihin.

Klikkaa tutustuaksesi tuotteisiimme: sintratut NdFeB-magneetit kulutuselektroniikassa

Toinen on koersitiivisuus (HcJ), joka mittaa magneetin vastustuskykyä demagnetoitumiselle – keskeinen huolenaihe vaihtelevissa lämpötiloissa käytettävälle elektroniikalle. Kulutuselektroniikka, kuten kannettavien tietokoneiden kaiuttimet, saattaa kokea lämpöä, joten keskitason tai korkean koersitiivisuuden omaavat magneetit ovat suositeltavia. Esimerkiksi H-luokan magneetit (HcJ on 12–20 kOe) säilyttävät vakauden 120 °C:ssa, kun taas SH-luokan magneetit (17–20 kOe) soveltuvat laitteisiin lähellä lämmönlähteitä, kuten prosessorin jäähdytystuulettimet.

Kolmas on korroosionkestävyys, koska sintratun NdFeB:n luontainen hapettumisherkkyys voi johtaa magneettiseen hajoamiseen. Kosteissa ympäristöissä (esim. älykellot, joita käytetään harjoituksen aikana) pinnoitteen suojaaminen on välttämätöntä. Perinteinen nikkeli-kupari-nikkelipinnoitus tarjoaa peruskorroosionkestävyyden, mutta kehittyneet vaihtoehdot, kuten supersonic matalapaineiset kylmäsuihkutetut alumiinipinnoitteet, tarjoavat 350 tunnin neutraalin suolasuihkukestävyyden – ihanteellinen huippuluokan vedenpitäville laitteille.

Lopuksi mittatoleranssi on kriittinen kokoonpanon tarkkuuden kannalta. Kulutuselektroniikka vaatii usein magneettitoleransseja ±0,05 mm:n sisällä, erityisesti komponenttien, kuten langattomien kuulokkeiden ohjainyksiköiden, osalta, joissa pienetkin poikkeamat voivat aiheuttaa äänen vääristymiä tai kokoonpanovirheitä.

Kuinka erilaiset kuluttajaelektroniikkaskenaariot sanelevat magneettien tason ja suorituskykyvaatimukset?

Sintratut NdFeB-magneetit eivät ole "yksi koko" ratkaisu; niiden valinnan tulee olla linjassa tiettyjen laitteen toimintojen ja käyttöympäristöjen kanssa. Äänilaitteissa (esim. TWS-kuulokkeiden kaiuttimet) magneetit tarvitsevat sekä vahvan magneettivuon tiheyden että vakaan taajuusvasteen. Tässä suositaan N45–N50-luokan magneetteja, joissa on aksiaalinen magnetointi – niiden korkea (BH)max takaa selkeän äänentoiston, kun taas kompakti koko mahtuu 5 mm:n paksuisiin kuulokkeisiin.

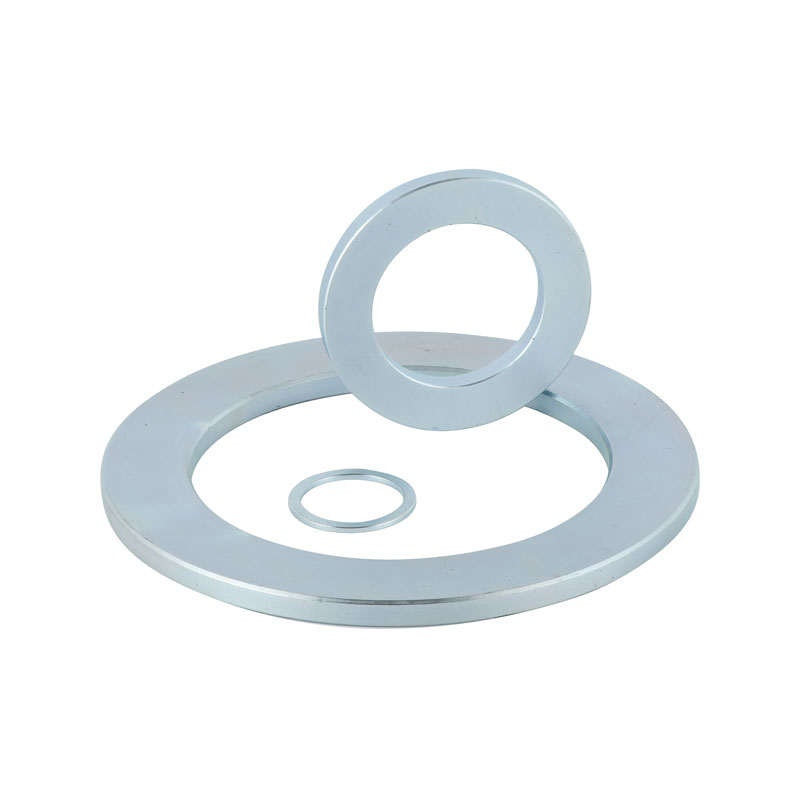

Magneettisissa latausmoduuleissa (esim. älypuhelinten langattomat laturit) painopiste siirtyy tasaiseen magneettikentän jakautumiseen ja lämpötilan vakauteen. M-luokan magneetteja (keskikokoinen koersitiivisuus) käytetään täällä yleisesti, koska ne tasapainottavat kustannuksia ja suorituskykyä samalla, kun ne välttävät demagnetoitumista 50 W:n pikalatauksen aikana syntyvästä lämmöstä. Lisäksi niiden muoto on usein räätälöity ohuiksi levyiksi tai renkaiksi vastaamaan latauskäämien pyöreää järjestelyä.

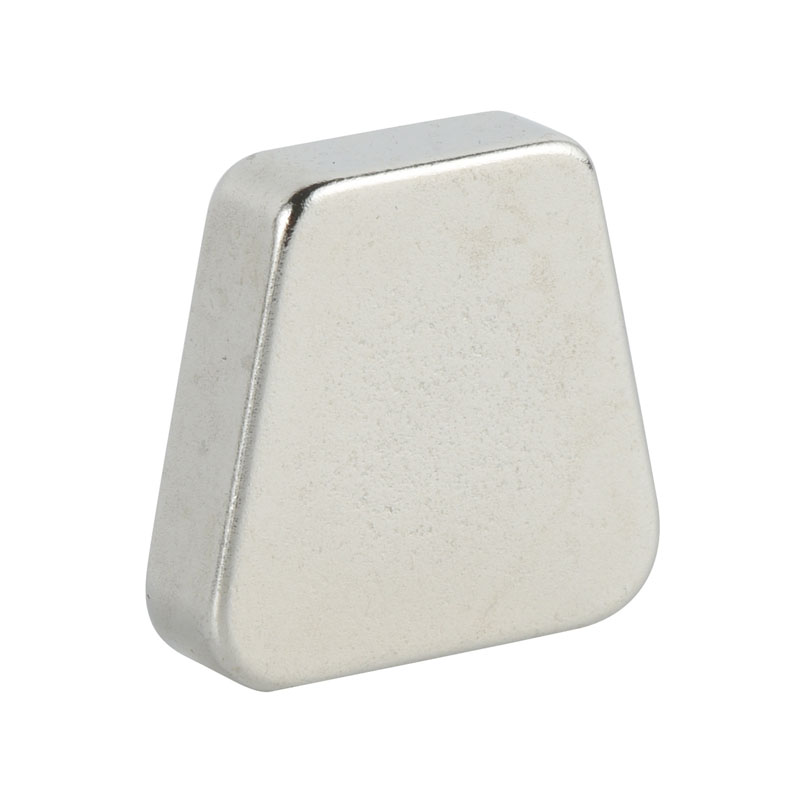

Tarkoissa paikannuskomponenteissa (esim. älykellon pyörivät kehykset) alhainen magneettinen hystereesi ja mekaaninen kestävyys ovat etusijalla. Pienet, erittäin tarkat lohkomagneetit (usein N40-luokka) tiukoilla mittatoleransseilla varmistavat tasaisen pyörimisen ilman magneettista "tarttumista", kun taas sinkkipinnoite antaa korroosionkestävyyden hikeä vastaan.

Onko magneettisen lujuuden ja koon välillä luontainen kompromissi, ja kuinka tämä tasapaino optimoidaan?

Kulutuselektroniikassa, jossa sisätila on huippuluokkaa, magneettinen voimakkuus ja koko tarjoavat usein "volyymitehokkuuden" kompromissia, mutta tämä voidaan optimoida tieteellisellä suunnittelulla yksinkertaisen kompromissin sijaan. Ydinperiaate on: priorisoi luokan päivitykset rajoitetuissa tilanteissa ja optimoi koko kustannusherkille sovelluksille.

Kun laitteen paksuus on tiukasti rajoitettu (esim. taitettavat puhelimen saranat, joissa on vain 2 mm magneettitilaa), päivittäminen korkeamman luokan magneetiksi on tehokkaampaa kuin koon kasvattaminen. Esimerkiksi N38-magneetin (Φ5×3mm) korvaaminen samankokoisella N52-magneetilla lisää magneettista voimaa 36 %, kun taas N38-magneetin paksuuden vähentäminen 2 mm:iin vähentäisi voimaa 30 %. Tätä lähestymistapaa käytetään laajalti taitettavissa näytöissä, joissa magneetin paksuus vaikuttaa suoraan laitteen hoikuuteen.

Kustannusherkissä laitteissa (esim. lähtötason langattomat hiiret) optimoituun kokoon yhdistetty keskitason magneetti (esim. N40) saavuttaa vaaditun suorituskyvyn pienemmillä kustannuksilla. Esimerkiksi 4 × 4 × 2 mm N40 -magneetti tuottaa vastaavan voiman kuin 3 × 3 × 2 mm N50, mutta maksaa 40 % vähemmän. Tämä edellyttää kuitenkin sen varmistamista, että suurempi koko ei häiritse vierekkäisiä komponentteja, kuten piirilevyjä tai akkuja.

Toinen keskeinen strategia on suuntamagnetoinnin optimointi. Kohdistamalla magneetin magnetointisuunta laitteen voimavaatimuksen kanssa (esim. pyöreän latauskelan säteittäinen magnetointi), magneettista tehokkuutta voidaan parantaa 20–30 % kokoa tai laatua muuttamatta.

Mitkä valmistus- ja laatutarkastukset estävät pienikokoisten magneettien suorituskykyriskit?

Kulutuselektroniikan magneettien miniatyrisointi (jotkut jopa Φ1 × 1 mm) lisää valmistusvirheiden vaikutusta, mikä tekee kohdistetuista laaduntarkastuksista välttämätöntä. Ensimmäinen on sintrauksen jälkeinen käsittelytarkkuus. Pienennettyjen magneettien hiontavirheet voivat vähentää magneettista voimaa jopa 15 %, joten valmistajien tulisi käyttää timanttilangan katkaisua perinteisen hionnan sijaan, jotta mittatarkkuus säilyy ±0,02 mm:n sisällä.

Toinen on pinnoitteen eheyden tarkastus. Pinnoitevauriot (paljaalla silmällä näkymättömät) voivat johtaa korroosion aiheuttamaan demagnetoitumiseen. Huippuluokan sovellusten tulee vaatia toimittajia toimittamaan suolasuihkutestiraportit – vähintään 96 tunnin neutraali suolasumun vastus on vakiona kulutuselektroniikassa. Laitteissa, kuten vedenpitävät kuntomittarit, kylmäsuihkutetut alumiinipinnoitteet (jolla on 350 tunnin suolaroiskeenkesto) ovat luotettavampi vaihtoehto elektrolyyttiselle pinnoitukselle.

Kolmas on magneettisen tasaisuuden testaus. Monimagneettikokoonpanoissa (esim. 12 magneetin ryhmät langattomissa latureissa) yksittäisten magneettien välinen epäjohdonmukainen magneettinen voimakkuus voi aiheuttaa latauspisteitä. Näytteenoton tarkastuksessa vuomittareilla tulee varmistaa, että magneettivuon vaihtelu erässä ei ylitä 5 %.

Lopuksi ympäristöön sopeutumiskyvyn validointi on kriittinen. Esimerkiksi autoon asennettujen langattomien laturien magneeteille on suoritettava korkean lämpötilan demagnetointitestit 150 °C:ssa (vastaavat kesämökin lämpötiloja) HcJ:n vakauden varmistamiseksi, kun taas älykelloissa olevat magneetit tarvitsevat -20 °C ja 60 °C:n lämpötilan kiertotestit.

Kuinka välttää yleiset sudenkuopat kuluttajaelektroniikan sintratun NdFeB-magneettien valinnassa?

Jopa parametrien tarkistuksista huolimatta käytännön valinta joutuu usein väärinkäsityksiin, jotka vaarantavat laitteen suorituskyvyn. Yksi yleinen sudenkuoppa on Curie-lämpötilan (Tc) huomiotta jättäminen. Vaikka kulutuselektroniikka saavuttaa harvoin äärilämpötiloja, pitkäaikainen altistuminen miedolle lämmölle (esim. älypuhelin taskussa kuumana päivänä) voi vähitellen vähentää magneettista voimaa. Tällaisissa skenaarioissa 2–3 % dysprosiumin (Dy) lisääminen magneettiseokseen nostaa Tc:tä 10–15 °C, mikä estää pitkäaikaisen demagnetoitumisen.

Toinen virhe on magnetointisuunnan huomioimatta jättäminen. Aksiaalisesti magnetoidut magneetit (magneettiset navat kahdella tasaisella pinnalla) ovat tehottomia säteittäisten magneettikenttien vaatimuksiin, kuten moottorin roottoriin – niiden käyttö johtaa 40 %:n voimahäviöön. Varmista aina ennen ostamista, vaatiiko laite aksiaalista, radiaalista tai moninapaista magnetointia.

Kolmas sudenkuoppa on korroosiosuojan uhraaminen kustannusten vuoksi. Pinnoittamattomat tai yksikerroksiset sinkityt magneetit voivat vaikuttaa taloudellisilta, mutta hielle tai kosteudelle altistuvissa laitteissa ne voivat kehittää valkoruostetta 3 kuukauden kuluessa, mikä johtaa magneettiseen hajoamiseen ja jopa oikosulkuun, jos hiutaleita putoaa piirilevyille. Investoimalla nikkeli-kupari-nikkelipinnoitukseen tai kehittyneisiin kylmäsumutettuihin pinnoitteisiin vältetään kalliit myynnin jälkeiset ongelmat .
