Sintratut NdFeB-magneetit: kuinka tasapainottaa magneettinen suorituskyky ja vakaus? Sovellusskenaarioiden vaikutus

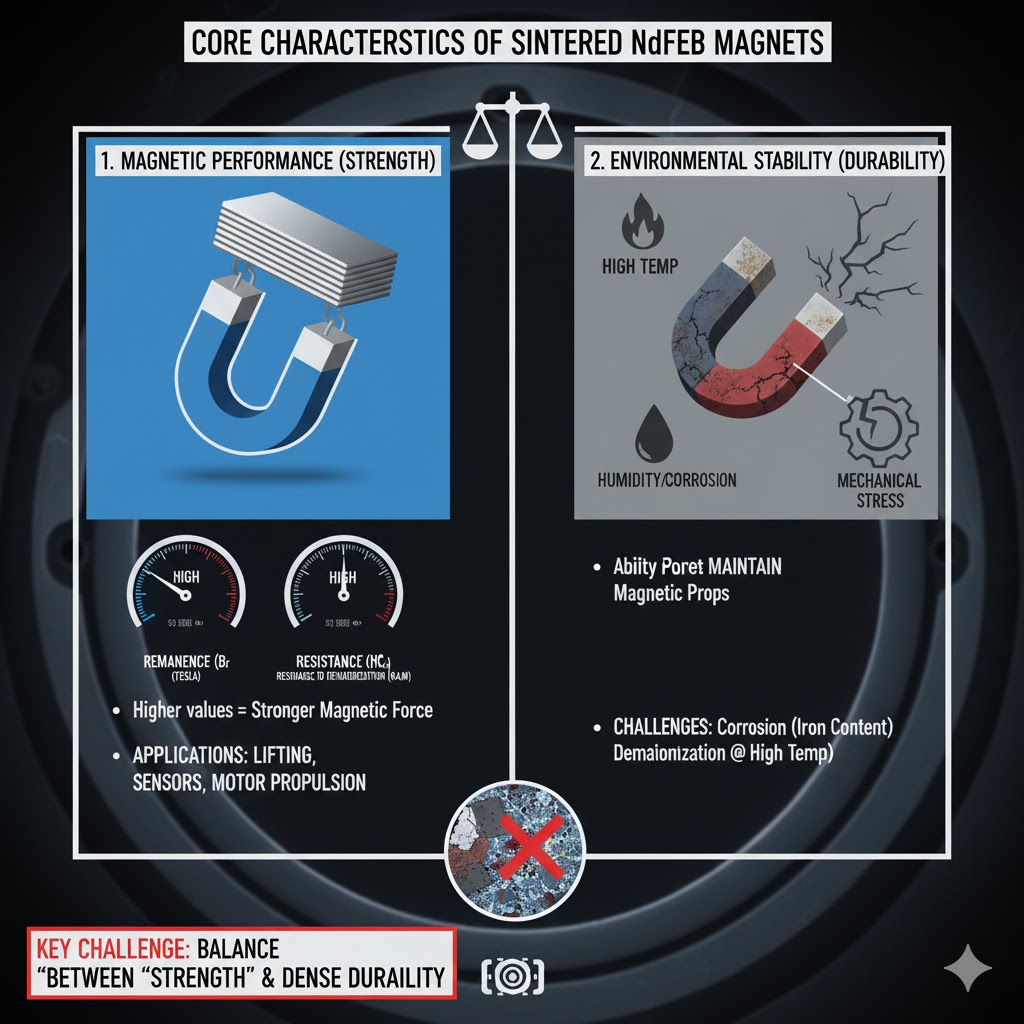

Mitkä ovat sintrattujen NdFeB-magneettien ydinominaisuudet?

Sintratut NdFeB (neodyymi-rauta-boori) -magneetit ovat vahvimpia saatavilla olevia kestomagneetteja, joita käytetään laajalti sellaisilla aloilla kuin elektroniikka, autoteollisuus ja uusiutuva energia. Niiden "ydinpiirteet" pyörivät kahden ristiriitaisen mutta kriittisen ominaisuuden ympärillä: magneettinen suorituskyky ja ympäristövakaus. Magneettinen suorituskyky määritellään mittareilla, kuten remanenssi (Br, suurin magneettivuon tiheys) ja koersitiivisuus (HcJ, demagnetisoitumisen vastus) – korkeammat arvot tarkoittavat vahvempaa magneettista voimaa tehtävissä, kuten nostossa, anturin aktivoinnissa tai moottorin työntövoimassa. Stabiilisuus sitä vastoin viittaa magneetin kykyyn säilyttää nämä ominaisuudet ankarissa olosuhteissa: korkea/matala lämpötila, kosteus, korroosio tai mekaaninen rasitus. Perinteiset sintratut NdFeB-magneetit ovat luonnostaan ​​alttiita korroosiolle (rautapitoisuutensa vuoksi) ja voivat menettää magnetismin korkeissa lämpötiloissa, jolloin "lujuuden" ja "kestävyyden" välinen tasapaino on keskeinen haaste valmistajille ja käyttäjille.

Kuinka tasapainottaa magneettinen suorituskyky ja vakaus sintratuissa NdFeB-magneeteissa?

Näiden kahden ominaisuuden tasapainottaminen vaatii tarkoituksellista materiaalisuunnittelua, prosessointitekniikoita ja suojaavia käsittelyjä, joista jokainen on kohdistettu tiettyihin kompromisseihin (esim. tehostetaan pakottamista vähentämättä jäännöstä). Alla on neljä keskeistä strategiaa:

1. Seoksen koostumuksen optimointi

Perus-NdFeB-lejeerinkiä on modifioitu lisäämällä "seostusaineita" vakauden parantamiseksi magneettista vahvuutta tinkimättä. Esimerkiksi:

• Dysprosiumin (Dy) tai terbiumin (Tb) lisääminen lisää koersiivisuutta, mikä tekee magneetista kestävämmän demagnetisaatiota korkeissa lämpötiloissa (kriittinen auto- tai teollisuusmoottorikäytössä). Liiallinen Dy/Tb voi kuitenkin hieman vähentää remanenssia, joten insinöörit valvovat pitoisuuttaan huolellisesti (yleensä 1–5 painoprosenttia) tasapainon saavuttamiseksi.

• Koboltin (Co) lisääminen parantaa sekä lämpötilan vakautta että mekaanista lujuutta, kun taas neodyymipitoisuutta (Nd) säädetään korkean remanenssin ylläpitämiseksi. Matalissa lämpötiloissa (esim. kylmävarastossa olevat lääketieteelliset laitteet) lisätään pieniä määriä galliumia (Ga) haurauden estämiseksi heikentämättä magneettista voimaa.

Tämä "tarkkuusseostus" varmistaa, että magneetti saavuttaa suorituskykytavoitteet (esim. Br ≥ 1,4 T) samalla kun se kestää aiotun ympäristön rasituksen (esim. käyttölämpötilat 150 °C asti).

2. Sintrausprosessin ohjaus

Sintrausprosessi (tiivistetyn NdFeB-jauheen kuumentaminen korkeisiin lämpötiloihin) vaikuttaa suoraan sekä magneettiseen suorituskykyyn että rakenteelliseen vakauteen. Keskeisiä parametreja ovat:

• Sintrauslämpötila: Korkeammat lämpötilat (1 050–1 100 °C) edistävät tiheämpiä raerakenteita, jotka lisäävät remanenssia vähentämällä magneetin ilmarakoja. Ylisintraus voi kuitenkin aiheuttaa jyvien kasvua, mikä heikentää koersitiivisuutta. Insinöörit käyttävät tarkkoja lämpötilaramppeja (esim. 5 °C minuutissa) ja pitoaikoja (2–4 tuntia) saavuttaakseen optimaalisen tiheyden (≥ 7,5 g/cm³) vakautta tinkimättä.

• Jäähdytysnopeus: Nopea jäähdytys (sammutus) säilyttää hienorakeiset rakenteet, jotka lisäävät koersitiivia, mutta voivat aiheuttaa sisäisiä jännityksiä, jotka vähentävät mekaanista vakautta. Ohjattu jäähdytys (10–20°C minuutissa) tasapainottaa raekokoa ja jännitystä varmistaen, että magneetti on sekä magneettisesti vahva että kestää halkeilua.



3. Suojapinnoitteet korroosionkestävyyttä varten

Sintratun NdFeB:n rautapitoisuus tekee siitä alttiita ruosteelle kosteissa tai syövyttävissä ympäristöissä (esim. laivojen elektroniikka tai ulkoilmaanturit) – ruoste ei ainoastaan heikennä rakenteellista vakautta, vaan myös häiritsee magneettivuotta. Suojapinnoitteet ratkaisevat tämän vaikuttamatta magneettiseen suorituskykyyn:

• Nikkeli-kupari-nikkeli (Ni-Cu-Ni) -pinnoitus: yleinen valinta yleiseen käyttöön, muodostaa tiheän, naarmuuntumattoman suojan kosteutta vastaan. Ohut pinnoite (10–20 μm) vaikuttaa magneettivuon minimaalisesti (Br:n väheneminen alle 2 %).

• Epoksi- tai PTFE-pinnoite: Nämä orgaaniset pinnoitteet ovat paksumpia (10–20 μm), mutta kevyitä, kun niitä käytetään korkean korroosion aiheuttamissa ympäristöissä (esim. kemialliset käsittelylaitteet). Ne on yhdistetty esikäsittelyyn (esim. sinkkifosfaatti) tarttuvuuden parantamiseksi, mikä varmistaa pitkän aikavälin vakauden estämättä magneettista voimaa.

• Alumiinipinnoite: Ihanteellinen korkeissa lämpötiloissa (jopa 200 °C), alumiini muodostaa itsestään paranevan oksidikerroksen, joka estää korroosiota, vaikka se olisi naarmuuntunut. Sitä käytetään usein autojen alaosan osissa, joissa on sekä lämpöä että kosteutta.



4. Sintrauksen jälkeinen lämpökäsittely

Sintrauksen jälkeinen hehkutus (magneetin kuumentaminen alhaisempiin lämpötiloihin sintrauksen jälkeen) jalostaa magneettikentän rakennetta, mikä optimoi sekä suorituskyvyn että vakauden:

• Vanhenemiskäsittely: Kuumentaminen 450–500 °C:seen 1–2 tunniksi saostaa hienoja sekundaarisia faaseja (esim. Nd-rikkaita alueita), jotka kiinnittävät magneettisia domeeneja ja lisäävät koersitiivista remanenssia vähentämättä. Tämä on kriittistä magneeteille, joita käytetään korkean jännityksen sovelluksissa (esim. tuuliturbiinigeneraattorit).

• Jännitystä vähentävä hehkutus: Alemman lämpötilan lämmitys (200–300 °C) vähentää sintrauksesta aiheutuvia sisäisiä jännityksiä ja parantaa mekaanista vakautta (esim. sähköajoneuvojen moottoreiden tärinänkestävyyttä) muuttamatta magneettisia ominaisuuksia.



Vaikuttaako sovellusskenaario suoraan sintratun NdFeB-magneetin valintaan?

Kyllä – sovellusskenaariot sanelevat, mikä ominaisuus (magneettinen suorituskyky tai vakaus) on ensisijainen, sekä erityiset koon, muodon ja pinnoitteen vaatimukset. Alla on kolme yleistä skenaariota ja kuinka ne ohjaavat valintaa:

1. Korkean lämpötilan skenaariot (esim. autojen moottorit, teollisuuslämmittimet)

Sovelluksissa, joissa käyttölämpötilat ylittävät 120 °C (esim. sähköajoneuvojen vetomoottorit tai moottoriin asennetut anturit), vakaus (lämpötilankestävyys) on etusijalla maksimaalisen pysyvyyden sijaan. Tärkeimmät valintakriteerit ovat:

• Korkeat koersitiiviset arvot: Magneetit, joiden HcJ ≥ 1500 kA/m (esim. N48SH- tai N52UH-luokat), jotka kestävät demagnetisoitumista 150–200 °C:ssa.

• Seos, jossa on Dy/Tb-lisäystä: varmistaa lämpötilan vakauden, vaikka remanenssi olisi hieman pienempi (esim. Br = 1,35 T vs. 1,45 T standardilaatuille).

• Lämmönkestävät pinnoitteet: Alumiini- tai korkean lämpötilan epoksipinnoitteet hapettumisen estämiseksi korkeissa lämpötiloissa.

Esimerkiksi hybridiajoneuvon moottori vaatii magneetin, joka ylläpitää 90 % koersitiivistaan ​​180 °C:ssa, joten Dy-seostettu, Ni-Cu-Ni-pinnoitettu N50UH-laatu valitaan korkeamman remanenssin mutta vähemmän vakaan N55-laadun sijaan.

2. Suuren magneettivoiman skenaariot (esim. magneettiset erottimet, kaiuttimet)

Sovelluksissa, joissa suurin magneettinen lujuus on kriittinen (esim. rautalastujen erottaminen teollisuusjätteestä tai korkean tarkkuuden kaiuttimien virransyöttö), magneettinen suorituskyky (remanenssi) asetetaan etusijalle ja stabiilisuus on räätälöity ympäristöön:

• Korkean remanenssin asteet: Magneetit, joiden Br ≥ 1,4 T (esim. N52- tai N55-laadut) voimakkaiden magneettikenttien luomiseksi.

• Minimaalinen Dy/Tb-lisäys: Vähentää koersitiivisuutta hieman, mutta säilyttää remanenssin – hyväksyttävä, jos sovellus toimii huoneenlämpötilassa (20–40°C).

• Peruskorroosiosuojaus: Ni-Cu-Ni-pinnoite sisäkäyttöön (esim. kaiuttimet) tai epoksipinnoite miedolle kosteudelle (esim. sisätilojen erottimet).

Esimerkiksi kierrätyslaitoksen magneettierottimessa käytetään N55-luokan magneetteja maksimoimaan raudan talteenotto, ja ohut Ni-Cu-Ni-pinnoite vastustaa pölyä ja satunnaista kosteutta – lämpötilan stabiilisuus ei ole yhtä kriittinen tässä, koska laitos toimii 25 °C:ssa.

3. Syövyttävät/kosteat skenaariot (esim. merianturit, lääkinnälliset laitteet)

Ympäristöissä, joissa on paljon kosteutta, suolaa tai kemikaaleja (esim. vedenalaiset navigointianturit tai lääketieteelliset laitteet steriileissä huoneissa), korroosionkestävyydestä ei voi neuvotella, ja magneettinen suorituskyky on säädetty vastaamaan:

• Korkeakorroosiopinnoitteet: Paksut epoksi (10–20 μm) tai PTFE-pinnoitteet, joissa on usein sinkkipohjamaali merikäyttöön.

• Lejeerinkestävyys: Kobolttia lisätyt seokset parantamaan mekaanista vakautta kosteissa olosuhteissa, estäen kosteuden imeytymisen aiheuttaman halkeilun.

• Kohtalaiset magneettiset arvot: Tasapainotettu Br (1,3–1,4 T) ja HcJ (1200–1400 kA/m), jotta pinnoitteen paksuus ei heikennä suorituskykyä.

Esimerkiksi merisyvyysanturi käyttää epoksipinnoitettua N45SH-luokan magneettia – pinnoite suojaa suolaveden korroosiolta, kun taas SH-laatu varmistaa stabiilisuuden 0–60 °C:n veden lämpötiloissa.

Klikkaa tutustuaksesi tuotteisiimme: sintratut NdFeB magneetit

Mitkä virheet ovat yleisiä, kun tasapainotetaan suorituskykyä ja vakautta?

Jopa selkeillä strategioilla kaksi yleistä virhettä voivat heikentää tasapainoa sintratut NdFeB magneetit :

1. Yhden kiinteistön liiallinen optimointi toisen kustannuksella

Jotkut käyttäjät asettavat etusijalle maksimaalisen remanenssin (esim. valitsemalla N55-laadun) korkean lämpötilan sovelluksissa vain havaitakseen, että magneetti demagnetoituu nopeasti. Toisaalta Dy:n liiallinen lisääminen koersitiivisuuden lisäämiseksi voi tehdä magneetista liian hauraan tärinäalttiisiin käyttötarkoituksiin (esim. sähkötyökalut). Ratkaisu on määritellä ensin "kriittiset rajat": esimerkiksi "täytyy kestää 120 °C ja 500 tuntia kosteutta" ennen laadun valitsemista.

2. Pinnoitteen ja magneettisen vuorovaikutuksen huomioimatta jättäminen

Paksut pinnoitteet (esim. >20 μm epoksi) voivat estää magneettivuon vähentäen efektiivistä remanenssia 5–10 %. Käyttäjät valitsevat joskus raskaita pinnoitteita korroosiosuojaukseen säätämättä magneettiluokkaa – esimerkiksi käyttämällä paksulla pinnoitteella varustettua N42-laatua, kun ohuemmalla pinnoitteella varustettu N45-laatu tarjoaa paremman nettotehokkuuden. Insinöörit laskevat "tehokkaan magneettivuon" (pinnoitteen paksuuden huomioon ottaen) tämän välttämiseksi.

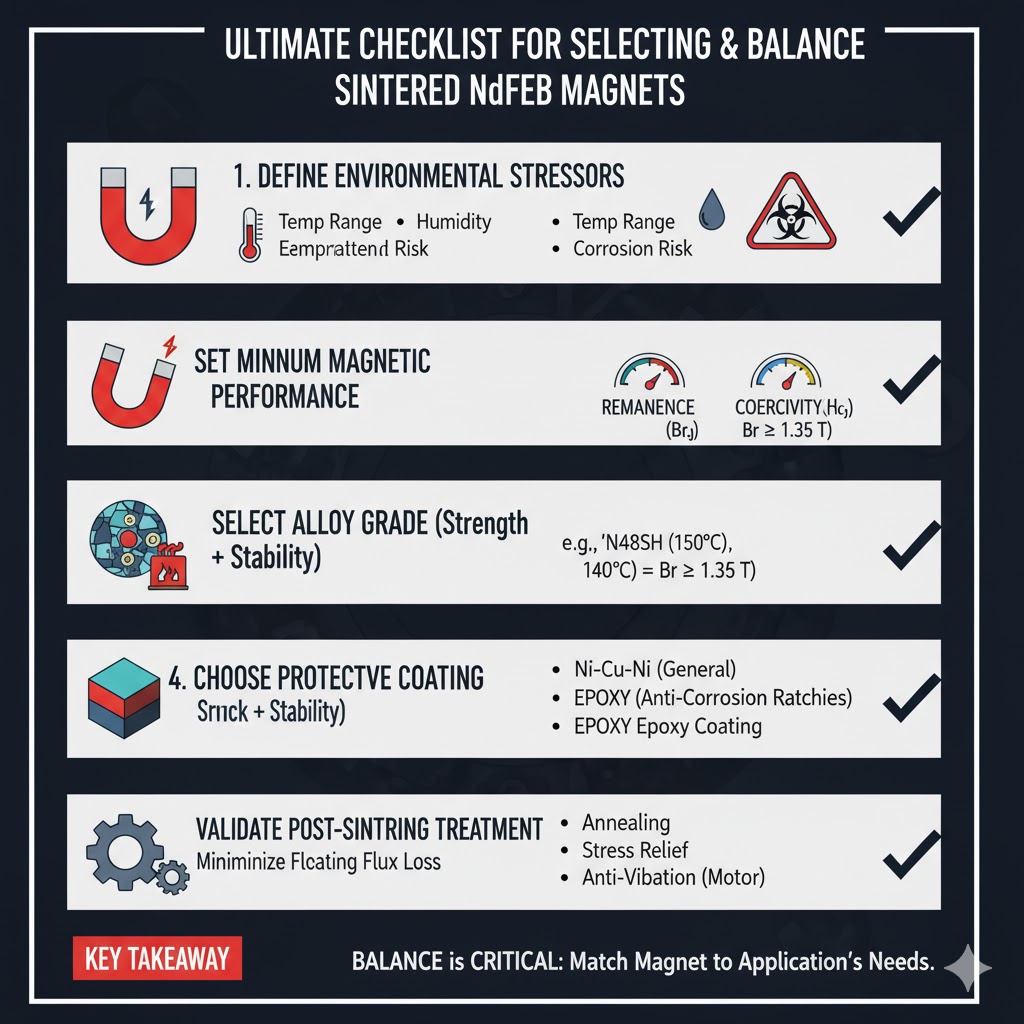

Mikä on sintrattujen NdFeB-magneettien tasapainotuksen ja valinnan lopullinen tarkistuslista?

Varmistaaksesi, että magneetti tasapainottaa suorituskyvyn ja vakauden aiottuun käyttöön, seuraa tätä viisivaiheista tarkistuslistaa:

1. Määritä sovelluksen kriittinen ympäristörasitus (lämpötila-alue, kosteus, korroosioriski).

2. Aseta vähimmäistavoitteet magneettiselle suorituskyvylle (remanenssi, koersitiivisuus) toiminnallisten tarpeiden perusteella (esim. "täytyy nostaa 50 kg" = Br ≥ 1,35 T).

3. Valitse seoslaatu, joka täyttää sekä vakaus- että suorituskykytavoitteet (esim. N48SH 150 °C:n käyttöön Br ≥ 1,4 T).

4. Valitse ympäristön kanssa yhteensopiva suojapinnoite, jolla on minimaalinen virtaushäviö (esim. Ni-Cu-Ni yleiseen käyttöön, epoksi korroosioon).

5. Varmista, että sintrauksen jälkeiset käsittelyt (hehkutus, jännityksenpoisto) vastaavat mekaanisia tarpeita (esim. moottoreiden tärinänkestävyys).

Maadoittamalla valinnan sovelluksen ainutlaatuisiin vaatimuksiin, käyttäjät välttävät ylisuunnittelua tai huonosti toimivia magneetteja – varmistaa, että sintrattu NdFeB tarjoaa sekä vaaditun lujuuden että kestävyyden.
