Mikä on NdFeB-magneettikoostumus? Täydellinen opas

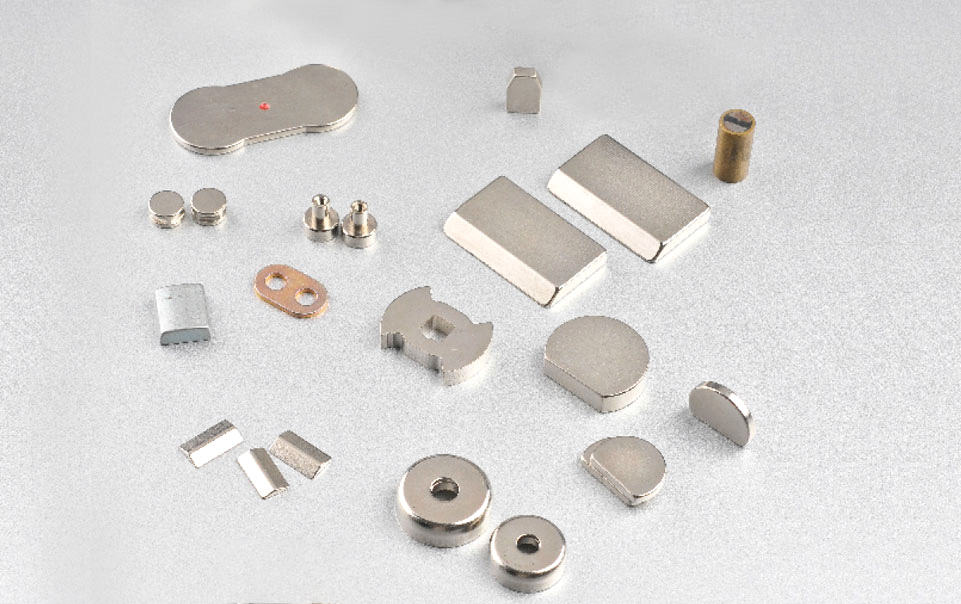

The NdFeB magneetin koostumus on tarkasti suunniteltu metallurginen kaava, joka perustuu metallien väliseen yhdisteeseen neodyymi-rauta-boori (Nd2Fe14B), joka muodostaa kovan magneettifaasin, joka antaa näille magneeteille niiden poikkeuksellisen lujuuden. Tyypillisessä kaupallisessa sintratussa neodyymimagneetti , neodyymin osuus on noin 29-32 painoprosenttia , rauta muodostaa 64 % - 68 % , ja boori muodostaa noin 1,0–1,2 % Jäljelle jäävä fraktio koostuu lisäaineista, kuten dysprosium, terbium, praseodyymi, koboltti, kupari, alumiini ja niobium, joita lisätään koersitiivin, lämpöstabiilisuuden ja korroosionkestävyyden parantamiseksi. mukaan Journal of Magnetism and Magnetic Materials , Masato Sagawan ja John Croatin vuonna 1984 tekemä Nd2Fe₁4B-vaiheen löytö mullisti kestomagneettitekniikan luomalla magneetin, jonka energiatuote ylittää. 50 megagauss-oersteds (MGOe) , noin kymmenen kertaa enemmän kuin sen korvaamat ferriittimagneetit. Tarkan ymmärtäminen NdFeB magneetin koostumus ja kunkin rakenneosan toiminta on olennaista insinööreille, jotka valitsevat oikean magneettiluokan korkean lämpötilan moottoreita, tuuliturbiinigeneraattoreita, lääketieteellisiä kuvantamislaitteita ja kulutuselektroniikkaa varten.

Tutustu magneettisten materiaalien tärkeimpiin sovelluksiin

1. Mikä on NdFeB-magneettien peruskoostumus?

NdFeB-magneettikoostumus on intermetallinen yhdiste Nd2Fe14B, joka muodostaa noin 85-95 % magneetin tilavuudesta ja tarjoaa kovan magneettisen vaiheen, joka on vastuussa voimakkaan magneettikentän synnyttämisestä. Nd2Fe₁4B:n atomirakenne on tetragonaalinen kidejärjestelmä, jossa on monimutkainen yksikkökenno, joka sisältää 68 atomia : 8 neodyymiatomia, 56 rautaatomia ja 4 booriatomia. Neodyymiatomit miehittävät tietyt hilakohdat, joissa niiden parittamattomat 4f elektronit luovat valtavan magnetokiteisen anisotropian, joka antaa NdFeB:lle sen korkean koersitiivisuuden. Rautaatomit, jotka sijaitsevat kuudella kristallografisesti erillisellä paikalla, tarjoavat korkean kyllästymisen magnetisaation kohdistettujen 3d-elektronispinien kautta. Vaikka booriatomit ovat pieniä, ne ovat rakenteellisesti kriittisiä, koska ne stabiloivat tetragonaalista faasia ja estävät muiden, magneettisesti huonompien rauta-neodyymifaasien muodostumisen. Ilman booria metalliseos kiteytyisi pehmeiden magneettisten faasien seokseksi, joka ei pystyisi pitämään pysyvää magneettista varausta. Tyypillisessä mainoksessa NdFeB magneetin koostumus , kokonaisalkuainepainoprosentit ovat noin 29-32 % neodyymi, 64-68 % rauta ja 1,0-1,2 % boori . Kuitenkin valuseos ennen sintrausta on tarkoituksella suunniteltu olemaan hieman neodyymirikkaampi kuin stoikiometrinen 2:14:1-suhde. Tämä ylimääräinen neodyymi muodostaa neodyymirikkaan raerajafaasin, joka on välttämätön nestefaasisintrausprosessille ja Nd2Fe14B-rakeiden magneettiselle irrottautumiselle toisistaan, mikä lisää dramaattisesti koersitiivisuutta. Neodyymirikas faasi muodostaa tyypillisesti 5 % - 15 % kokonaistilavuudesta ja voi sisältää liuennutta happea, hiiltä ja pieniä määriä siirtymämetalleja.

2. Jokaisen elementin rooli NdFeB-magneettikoostumuksessa

Jokainen NdFeB-magneettikoostumuksen elementti palvelee tiettyä rakenteellista tai magneettista toimintoa, ja näiden elementtien tasapainon muuttaminen - jopa prosenttiosuuksilla - voi muuttaa dramaattisesti magneetin koersitiivisuutta, remanenssia, lämpötilastabiilisuutta ja korroosionkestävyyttä. Ydin- ja lisäelementtien yksityiskohtaiset roolit ovat seuraavat:

• Neodyymi (Nd): Neodyymi on ensisijainen harvinaisten maametallien alkuaine, joka tarjoaa valtavan magnetokiteisen anisotropian. Sen 4f-elektronikiertorata on erittäin suunnattu, mikä luo helpon magnetointiakselin tetragonaalisen kiteen c-akselia pitkin. Tämä anisotropiakenttä ulottuu noin 7,3 tesla , mikä on perimmäinen syy siihen NdFeB magneetit voi saavuttaa niin korkean pakkovoiman. Käytännössä kaupallisissa magneeteissa käytetään usein neodyymin ja praseodyymin seosta luonnossa esiintyvässä didyymisuhteessa, koska nämä kaksi alkuainetta ovat kemiallisesti samanlaisia ​​ja niiden erottaminen lisää kustannuksia ilman suhteellista magneettista hyötyä monissa sovelluksissa.
• Rauta (Fe): Rauta tarjoaa korkean kyllästymisen magnetisaation. Sen 3d-elektronispinit kohdistuvat ferromagneettisesti ja vaikuttavat karkeasti 2,2 Bohrin magnetonia atomia kohti kokonaismagneettiseen momenttiin. NdFeB-magneetin remanenssi on suoraan verrannollinen Nd2Fe14B-faasin tilavuusosuuteen ja raudan pyörimismomenttien kohdistukseen. Raudan korvaaminen osittain koboltilla, tyypillisesti 5-15 % rautapitoisuudesta, nostaa Curie-lämpötilaa ja parantaa lämpöstabiilisuutta, vaikka se vähentää hieman huoneenlämpötilassa tapahtuvaa kyllästysmagnetointia.
• Boori (B): Boori on välttämätön metalloidi, joka stabiloi tetragonaalista kiderakennetta. Sen pienen atomisäteen ansiosta se mahtuu rauta-neodyymikehyksen välikohtiin, missä se muodostaa suunnattuja kovalenttisia sidoksia, jotka lukitsevat atomit oikeaan konfiguraatioon. Ilman booria metalliseos hajoaisi binäärifaaseihin Nd2Fe17 ja NdFe2, joista kummallakaan ei ole vaadittua magnetokiteistä anisotropiaa.
• Dysprosium (Dy) ja Terbium (Tb): Nämä raskaat harvinaiset maametallit ovat kriittisimmät lisäaineet NdFeB magneetin koostumus korkean lämpötilan sovelluksiin. Dysprosium korvaa neodyymin Nd2Fe14B-hilassa, mikä lisää anisotropiakenttää ja siten koersitiivista, mikä sallii magneetin vastustaa demagnetoitumista korkeissa lämpötiloissa. Magneetti, jossa on 4-8 painoprosenttia dysprosiumia, voi ylläpitää hyödyllistä koersitiivia 150 °C - 200 °C , verrattuna dysprosiumittoman magneetin maksimilämpötilaan noin 80 °C. Terbium on jopa tehokkaampi kuin dysprosium, mutta se on harvinaisempi ja kalliimpi.
• Koboltti (Co): Koboltti nostaa Nd2Fe14B-faasin Curie-lämpötilaa noin 10°C atomiprosenttia kohti raudan korvaamisesta. Magneetin, jossa on 5 % kobolttia, Curie-lämpötila voi olla 350 °C - 370 °C verrattuna 310 °C - 320 °C kobolttittomaan koostumukseen. Koboltti parantaa myös korroosionkestävyyttä vähentämällä sähkökemiallista potentiaalieroa Nd2Fe14B-rakeiden ja neodyymirikkaan raerajafaasin välillä.
• Kupari (Cu), alumiini (Al) ja niobium (Nb): Nämä pienet lisäaineet, joita on tyypillisesti läsnä 0,1 % - 1,0 % jokainen parantaa mikrorakennetta sintrauksen aikana ja parantaa nestemäisen raerajafaasin kostutuskäyttäytymistä. Niobium muodostaa pieniä saostumia, jotka kiinnittävät raerajoja ja estävät liiallisen raekasvun korkean lämpötilan sintrausjakson aikana, mikä on välttämätöntä hienon raekoon ja korkean koersitiivin ylläpitämiseksi.

3. Kuinka koostumus määrittää kolme keskeistä magneettista ominaisuutta

NdFeB-magneettikoostumus ohjaa suoraan kolmea kardinaalista magneettista parametria – remanenssia, koersitiivista ja maksimienergiatuotetta – ja jokainen elementtitasapainon säätö siirtää magneettia suorituskyvyn kompromisseja pitkin. Täysin tiheän, täydellisesti kohdistetun remanenssi (Br). NdFeB magneetti rajoittaa pohjimmiltaan Nd2Fe14B-faasin kyllästysmagnetoituminen, joka on noin 1,6 tesla . Käytännössä kaupalliset sintratut magneetit saavuttavat remanenssiarvot 1,0-1,5 teslaa riippuen magneettifaasin tilavuusosuudesta ja puristusvaiheen aikana saavutetusta kristallografisen kohdistuksen asteesta. Sisäistä koersitiivista (Hci) säätelee Nd2Fe14B-rakeiden magnetokiteinen anisotropiakenttä ja raerajavaiheen tehokkuus eristämään jokainen rake magneettisesti. Puhtaan Nd2Fe₁4B:n anisotropiakenttä on noin 7,3 teslaa, mutta käytännön koersitiivi on vain murto-osa tästä arvosta – tyypillisesti 10-30 kilo-oersteds (kOe) -koska käänteiset magneettiset domeenit nukleoituvat raerajoilla ja kidevaurioita paljon teoreettista rajaa alemmilla kentillä. Dysprosiumin lisääminen lisää anisotropiakenttää ja siten koersiivisuutta, mutta dysprosium kytkeytyy antiferromagneettisesti raudan kanssa, mikä vähentää kyllästymismagnetisaatiota ja remanenssia. Tämä on suunnittelun keskeinen kompromissi NdFeB magneetin koostumus : suurempi raskas harvinaisten maametallien pitoisuus ostaa korkeamman koersitiivin ja paremman suorituskyvyn kohotetussa lämpötilassa alhaisemman huoneenlämpötilan remanenssin ja maksimaalisen energiatuotteen kustannuksella. Suurin energiatuote (BHmax), mitattuna MGOe:ssä, edustaa magneettisen energian enimmäismäärää, joka voidaan varastoida magneetin tilavuusyksikköön. Nd2Fe14B:n teoreettinen maksimi on noin 64 MGOe . Kaupalliset N52-luokan magneetit saavuttavat noin 50-53 MGOe , kun taas korkean lämpötilan arvot, joissa on raskaita harvinaisten maametallien lisäyksiä, vaihtelevat tyypillisesti 30-45 MGOe .

4. Sintrattu vs. sidottu NdFeB: Miten koostumus ja käsittely eroavat

NdFeB-magneettikoostumus prosessoidaan magneeteiksi kahdella perustavanlaatuisella tavalla erilaisella valmistusreitillä – sintraamalla ja liimaamalla –, jotka tuottavat magneetteja, joilla on hyvin erilaiset tiheydet, magneettiset ominaisuudet ja käyttösopivuus. Alla olevassa taulukossa on yhteenveto tärkeimmistä eroista sintratun ja liimatun välillä NdFeB magneettis .

5. Raskaat harvinaiset maametallit ja viljarajadiffuusiotekniikka

Raskaita harvinaisten maametallien alkuaineita - dysprosiumia ja terbiumia - lisätään NdFeB-magneettikoostumukseen koersitiivin lisäämiseksi korkeissa lämpötiloissa, mutta nykyaikainen raerajadiffuusiotekniikka saavuttaa tämän parannuksen paljon pienemmällä materiaalimäärällä keskittämällä nämä kalliit elementit vain niille raepinnoille, joilla ne ovat tehokkaimpia. Perinteisessä NdFeB magneetin koostumus , dysprosium sekoitetaan tasaisesti koko seosjauheeseen ennen sintrausta. Koska dysprosium korvaa neodyymin jokaisen Nd2Fe14B-rakeen koko tilavuudessa, merkittävä osa kalliista raskaasta harvinaisesta maametallista menee tehokkaasti hukkaan jyvästen sisätiloissa, missä se vähentää remanenssia vaikuttamatta suhteellisesti koersitiivisuuden lisääntymiseen. Raerajojen diffuusio, joka kehitettiin 2000-luvun alussa ja jota nykyään käytetään laajalti kaupallisessa tuotannossa, on erilainen. Täysin sintrattu magneetti, jossa on tavallinen vähän dysprosiumia sisältävä tai dysprosiumvapaa koostumus, päällystetään ohuella kerroksella dysprosiumfluoridia tai terbiumfluoridijauhetta ja lämpökäsitellään sitten lämpötilassa, jossa raskas harvinainen maametalli diffundoituu raerajoja pitkin magneetin sisäpuolelle. Dysprosiumatomit kulkevat ensisijaisesti pitkin neodyymirikasta raerajafaasia ja korvaavat neodyymin vain ohuessa kuoressa kunkin rakeen ulkopinnalla, tyypillisesti 1-3 mikronia syvä . Koska käänteiset magneettiset domeenit nukleoituvat rakeiden pinnoilla, tämä ohut dysprosiumia sisältävä kuori antaa saman koersitiivisuuden tehosteen kuin homogeeninen lisäys käytettäessä 50–70 % vähemmän dysprosiumia . Raerajojen diffuusion tuottama magneetti voi saavuttaa koersitiivisuuden 25-30 kOe joiden kokonaisdysprosiumpitoisuus on pienempi kuin 2 painoprosenttia verrattuna 6-8 %:iin, jotka vaaditaan tavanomaisessa homogeenisessa koostumuksessa. Tämä tekniikka on auttanut vähentämään kustannuksia ja toimitusketjun haavoittuvuutta NdFeB magneettis sähköajoneuvojen vetomoottoreille, joissa korkean lämpötilan koersitiivi on olennaista ja dysprosiumin hinnat ovat historiallisesti olleet epävakaita.

6. NdFeB-magneettilaadut ja niiden koostumuksen vaihtelut

Kaupallinen NdFeB-magneettien luokittelujärjestelmä, kuten N35, N52, N35SH ja N48UH, koodaa sekä huoneenlämpötilan energiatuotteen että maksimikäyttölämpötilan, ja jokainen luokkaperhe vastaa tiettyä NdFeB-magneettikoostumusta, joka on optimoitu tiettyyn lämpöympäristöön. Seuraava luettelo selittää yleiset arvosanaliitteet ja niiden sommitteluvaikutukset:

• N-luokka (ei päätettä): Vakiokoostumus, jossa on vähän tai ei lainkaan raskaita harvinaisten maametallien lisäyksiä. Suurin käyttölämpötila on tyypillisesti 80 °C . Nämä laatuluokat, kuten N35–N52, tarjoavat korkeimman huoneenlämpöisen energiatuotteen, ja niitä käytetään kulutuselektroniikassa, tietokoneiden kiintolevyissä ja magneettikiinnikkeissä.
• M-luokka (keskimääräinen koersitiivi): Hieman parannettu luontainen koersitiivisuus pienten dysprosiumlisäysten tai optimoidun raekoon ansiosta. Maksimi käyttölämpötila on noin 100 °C . Käytetään kohtalaisen lämpötilan moottorisovelluksissa.
• H-luokka (korkea koersitiivinen): Sisältää suuremman osuuden dysprosiumia NdFeB magneetin koostumus . Maksimi käyttölämpötila on 120 °C . Käytetään laajasti teollisissa servomoottoreissa ja generaattoreissa.
• SH-luokka (erittäin korkea koersitiivinen): Edelleen lisääntynyt dysprosiumpitoisuus tai raerajojen diffuusiokäsittely. Maksimi käyttölämpötila on 150 °C . Tarkoitettu autojen vetomoottoreille ja porausreikien öljyn etsintätyökaluille.
• UH-luokka (erittäin korkea koersitiivinen): Raskas dysprosiumin tai terbiumin lisäys. Maksimi käyttölämpötila on 180 °C . Käytetään nopeissa sähköajoneuvojen moottoreissa ja ilmailutoimilaitteissa.
• EH-luokka (erittäin korkea koersitiivinen): Korkein raskas harvinaisten maametallien pitoisuus. Maksimi käyttölämpötila on 200°C . Varattu erikoistuneisiin sotilas- ja ilmailusovelluksiin, joissa demagnetoitumisriski on äärimmäinen.

Usein kysyttyjä kysymyksiä NdFeB-magneettikoostumuksesta

Mikä on NdFeB-magneettien pääfaasin tarkka kemiallinen kaava?

Ensisijainen magneettinen vaihe sisään NdFeB magneettis on Nd2Fe14B, tetragonaalinen kide, jonka yksikkökenno sisältää 68 atomia. Kaupallisissa magneeteissa osa neodyymistä korvataan tyypillisesti praseodyymillä ja osa rautaa korvataan koboltilla, joten todellinen faasikoostumus on kirjoitettu tarkemmin muodossa (Nd,Pr)₂(Fe,Co)₁4B.

Miksi NdFeB-magneetit ovat niin paljon vahvempia kuin ferriittimagneetit?

The NdFeB magneetin koostumus tuottaa noin 1,6 teslan kyllästysmagnetisoitumisen ja 7,3 teslan magnetokiteisen anisotropiakentän, kun taas strontiumferriittimagneettien saturaatiomagnetisaatio on vain noin 0,47 teslaa. Tämä perustavanlaatuinen ero atomin magneettisen momentin ja kidekentän vuorovaikutuksessa tarkoittaa, että NdFeB voi varastoida noin kymmenen kertaa enemmän magneettista energiaa tilavuusyksikköä kohti kuin ferriitti.

Voidaanko NdFeB-magneetteja valmistaa ilman raskaita harvinaisten maametallien alkuaineita?

Kyllä, raskas-harvinainen maametallivapaa NdFeB magneettis ovat kaupallisesti saatavilla ja niitä käytetään yhä enemmän sovelluksissa, joissa maksimi käyttölämpötila ei ylitä noin 80°C - 100°C. Nämä magneetit perustuvat erittäin hienoon raekokoon, tyypillisesti alla 2-3 mikronia ja optimoitu raerajakemia riittävän koersitiivin saavuttamiseksi ilman dysprosiumia tai terbiumia.

Sisältääkö NdFeB-koostumus kobolttia kaikissa magneeteissa?

Ei. Koboltti on valinnainen lisäaine NdFeB magneetin koostumus . Sitä käytetään pääasiassa korkean lämpötilan luokissa Curie-lämpötilan nostamiseen ja korroosionkestävyyden parantamiseen. Tavalliset N-luokan magneetit huonelämpötilasovelluksiin sisältävät usein vähän tai ei ollenkaan kobolttia. Koboltin esiintyminen ilmoitetaan yleensä valmistajan tuoteselosteessa.

The NdFeB magneetin koostumus on materiaalitekniikan voitto, jossa tärkeimpien alkuaineiden ja hivenlisäaineiden tarkka hallinta atomitasolla tuottaa vahvimmat koskaan valmistetut kestomagneetit. Perustavasta Nd₂Fe₁4B-vaiheesta, joka tarjoaa magneettisen rungon, dysprosiumilla rikastettuihin raerajoihin, jotka ylläpitävät koersitiivia korkeassa lämpötilassa, jokaisella ainesosalla on korvaamaton rooli määritettäessä, syöttääkö lopullinen magneetti sähköajoneuvoa, vakauttaako tuuliturbiinin kaapin ovea vai pitääkö se yksinkertaisesti kiinni -kaapin oven.
