Mikä on neodyymimagneettimoottori ja miten se toimii

A neodyymimagneettimoottori on tehokas kestomagneettisynkroninen moottori (PMSM) tai harjaton tasavirtamoottori (BLDC), joka käyttää tehokkaita neodyymi-rauta-boori (NdFeB) harvinaisten maametallien magneetteja upotettuna tai asennettuna roottoriin pyörimisen edellyttämän magneettikentän luomiseksi. Toisin kuin perinteiset induktiomoottorit, jotka kuluttavat sähköenergiaa magneettikentän luomiseen roottoriin, a neodyymimagneettimoottori saa roottorivuonsa kestomagneeteista, joiden energiatuote ulottuu 50 megagauss-oersteds (MGOe) tai enemmän , eliminoi roottorin kuparihäviöt kokonaan ja mahdollistaa tehokkuustason, joka ylittää rutiininomaisesti 95 %. Kansainvälisen energiajärjestön (IEA) mukaan sähkömoottorikäyttöisten järjestelmien osuus on noin 45 % maailman sähkönkulutuksesta , ja meneillään oleva siirtyminen induktiomoottoreista neodyymipohjaisiin kestomagneettimalleihin sähköajoneuvoissa, teollisuusautomaatiossa ja LVI-järjestelmissä on yksi vaikuttavimmista käynnissä olevista energiansäästömuutoksista globaalissa taloudessa.

Tutustu magneettisten materiaalien tärkeimpiin sovelluksiin

Mikä on neodyymimagneettimoottori ja miten se toimii?

Neodyymimagneettimoottori on sähkömoottori, jossa roottorin magneettikenttä tuotetaan sintratuilla neodyymi-rauta-boori-kestomagneeteilla eikä sähkömagneeteilla, ja pyöriminen saadaan aikaan kommutoimalla staattorin käämit elektronisesti pyörivän sähkömagneettisen kentän luomiseksi, jota roottori seuraa tarkasti tahdissa. Perustoimintaperiaatteena on staattorikäämien synnyttämän pyörivän magneettikentän ja roottoriin upotetun kiinteiden magneettinapojen välinen vuorovaikutus. Neodyymimagneetit valitaan, koska niillä on korkein magneettinen remananssi (Br) ja koersitiivinen (Hc) kaikista kaupallisesti saatavilla olevista kestomagneettimateriaalista. Tyypillisen N52-luokan neodyymimagneetin remanenssi on noin 1,44-1,48 teslaa ja luontainen pakkovoima ylittää 11 000 ostetta . Kun nämä magneetit on järjestetty Halbach-järjestelmään tai tavanomaiseen pinta-asennuskokoonpanoon roottoriin, ne tuottavat intensiivisen, vakaan magneettivuon, joka on vuorovaikutuksessa staattorin vuorottelevien napojen kanssa. Hall-ilmiön antureilta tai resolverilta asentopalautteen saava moottorin ohjain aktivoi staattorin vaiheet huolellisesti ajoitetussa järjestyksessä, joka ylläpitää optimaalista vääntömomenttikulmaa staattorin ja roottorikenttien välillä. Koska roottorimagneetit tuottavat oman vuonsa, roottoriin ei tarvitse syöttää magnetointivirtaa ja häviöt syntyvät vain staattorin käämeissä, magneettisissa teräslaminaatioissa ja laakereissa. Tämä tyylikäs toimintaperiaate mahdollistaa a neodyymimagneettimoottori tuottaa enemmän mekaanista tehoa sähkönsyöttöyksikköä kohti kuin mikään muu kaupallisesti kannattava moottoritopologia.

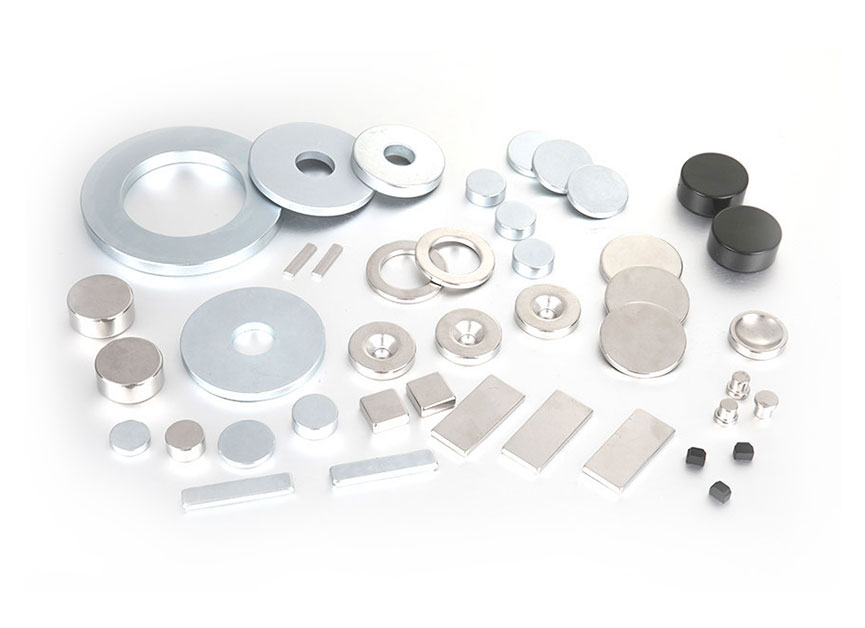

Materiaalitiede neodyymikestomagneettien takana

Neodyymimagneettimoottorin suorituskyky johtuu suoraan vuonna 1984 löydetyn neodyymi-rauta-booriyhdisteen poikkeuksellisista magneettisista ominaisuuksista, ja se on sittemmin jalostettu vahvimmaksi kestomagneettimateriaaliksi, joka on saatavilla hinnalla millä hyvänsä. Alla on yhteenveto tärkeimmistä magneettisista mittareista, jotka erottavat NdFeB-magneetit edeltäjistään - ferriittimagneeteista (keraamisista) ja samarium-kobolttimagneeteista:

• Suurin energiatuote (BHmax): Neodyymimagneetit saavuttavat BHmax-arvot 30-52 MGOe verrattuna vain 1-5 MGOe ferriittimagneeteille ja 15-30 MGOe samarium-koboltille. Tämä tarkoittaa, että neodyymiroottori voi tuottaa saman magneettivuon kuin ferriittiroottori, joka on fyysisesti neljästä kymmeneen kertaa suurempi, mikä mahdollistaa moottorin koon ja painon dramaattisen pienenemisen, jotka ovat ominaisia nykyaikaisille. neodyymimagneettimoottori mallit.
• Magneettinen remanenssi (Br): N52-luokan NdFeB säilyttää vuontiheyden 1,44–1,48 teslaa magnetoinnin jälkeen. Tietyn ilmavälin vuotiheyden saavuttamiseen tarvittava magneettimateriaalin poikkileikkauspinta-ala on kääntäen verrannollinen remanenssiin, joten korkean Br:n magneetit mahdollistavat kapeammat ja kevyemmät roottorit.
• Sisäinen koersitiivi (Hci): Moottorisovelluksiin suunnitellut korkean koersitiivisuuden arvot, jotka on usein merkitty "H"-liitteellä, kuten N45SH tai N48UH, kestävät demagnetoitumista staattorikentästä ja korkeista lämpötiloista jopa 150-220 astetta . -lehdessä julkaistun tutkimuksen mukaan Journal of Applied Physics , dysprosiumin tai terbiumin lisääminen NdFeB-raerajoihin lisää koersitiivia kiinnittämällä magneettisen alueen seinämiä, vaikkakin remanenssin vaatimattoman vähenemisen kustannuksella.

Kriittinen huomio neodyymimagneettimoottori suunnittelu on magneettien lämpötilakerroin. NdFeB:n remanenssi vähenee noin nopeudella 0,10–0,12 % Celsius-astetta kohden lämpötilan noususta ja koersitiivisuus laskee vielä jyrkemmin. 120 celsiusasteessa tavallinen N-luokan magneetti voi menettää 20–30 % huoneenlämpötilastaan ​​koersitiivistaan. Tästä syystä moottorinvalmistajat valitsevat korkean lämpötilan laatuja ja mallintavat huolellisesti roottorin lämpökäyttäytymistä varmistaakseen, että magneetit pysyvät turvallisessa käyttöikkunassaan koko nopeus- ja kuormitusalueella.

Neodyymimagneettimoottoreiden vertailu muihin moottoriteknologioihin

Kun insinöörit vertaavat neodyymimagneettimoottoria oikosulkumoottoriin, kytkentäreluktanssimoottoriin tai ferriittikestomagneettimoottoriin, neodyymirakenne tarjoaa jatkuvasti ylivoimaisen tehotiheyden ja -tehokkuuden, vaikkakin korkeammilla materiaalikustannuksilla ja toimitusketjun vaikutuksilla, jotka liittyvät harvinaisten maametallien tuotantoon. Alla oleva taulukko tarjoaa kvantitatiivisen vertailun tärkeimmistä suorituskykyparametreista, jotka vaikuttavat moottoritekniikan valintaan veto- ja teollisuussovelluksiin.

Missä neodyymimagneettimoottoreita käytetään nykyään?

Neodyymimagneettimoottorista on tullut hallitseva propulsiotekniikka sähköajoneuvoteollisuudessa, ensisijainen valinta tehokkaille teollisille servojärjestelmille ja mahdollistava komponentti lentokoneiden ja merialusten sähköistämisessä. Erityisiä toimialoja, joilla näillä moottoreilla on suurin vaikutus:

• Sähköajoneuvojen vetomoottorit: Suurin osa maailmanlaajuisesti myydyistä akkusähköajoneuvoista ja ladattavista hybridiajoneuvoista käyttää a neodyymimagneettimoottori ensisijaisena käyttöyksikkönä. Tyypillinen matkustaja-ajoneuvon vetomoottori sisältää välillä 1,0 ja 2,5 kiloa neodyymimagneetteja, joiden tarkka määrä riippuu moottorin tehosta ja erityisestä roottorin topologiasta. Adamas Intelligencen vuonna 2023 tekemän markkina-analyysin mukaan globaali sähköautosektori kulutti noin 20 000 tonnia neodyymi-rauta-boorimagneetteja Vuonna 2022 luvun ennustetaan yli kaksinkertaistuvan vuoteen 2030 mennessä sähköajoneuvojen tuotannon kiihtyessä. Nykyaikaisen sähköauton NEDC- tai WLTP-ajomatkaan vaikuttaa suoraan moottorin hyötysuhde: jokainen hyötysuhteen prosenttiyksikkö tarkoittaa noin 2–3 % lisäalue samasta akkukapasiteetista, minkä vuoksi autonvalmistajat investoivat voimakkaasti kestomagneettimoottorien optimointiin.
• Teollisuusautomaatio ja robotiikka: Erittäin tarkat servomoottorit, jotka kohdistavat robottivarsia, CNC-työstökoneiden akseleita ja puolijohteiden valmistuslaitteita, käyttävät lähes yleisesti neodyymiroottoreita. Korkea vääntömomentti-inertiasuhde a neodyymimagneettimoottori mahdollistaa kiihtyvyysnopeudet 10 000 kierrosta minuutissa sekunnissa tai enemmän, jolloin poiminta-ja-paikkarobotti voi suorittaa syklin sekunnin murto-osassa. Näiden moottoreiden nollavälys, korkean jäykkyyden vaste on olennainen kiekkoaskelimissa ja optisissa kohdistusjärjestelmissä vaadittavalle submikronin paikannustarkkuudelle.
• Tuuliturbiinigeneraattorit: Suoravetoiset kestomagneettigeneraattorit usean megawatin tuuliturbiineille eliminoivat vaihteiston, joka on huoltointensiivisin ja vioittumisalttein komponentti perinteisessä tuuliturbiinissa. 6 megawatin suoravetoinen offshore-tuuligeneraattori voi sisältää yli 600 kiloa Neodyymimagneeteista, jotka on järjestetty suuren halkaisijan omaavaan roottoriin, joka pyörii samalla alhaisella nopeudella kuin turbiinin siivet. Vaihteiston häviöiden poistamisesta saatava hyötysuhde enemmän kuin kompensoi korkeammat magneettikustannukset turbiinin 25-vuotisen käyttöiän aikana.
• Ilmailu ja puolustus: Sähköisempi lentokonealoite ja nousevat sähköiset pystysuuntaiset nousu- ja laskuajoneuvot (eVTOL) kaupunkien lentoliikenteen ajoneuvot vaativat moottoreita, joilla on suurin mahdollinen teho-painosuhde. A neodyymimagneettimoottori Ilmailu- ja avaruussovelluksiin suunnitellut voivat saavuttaa jatkuvan ylittävän tehotiheyden 5 kilowattia kiloa kohden , mikä on suunnilleen kaksinkertainen verrattuna vastaavan tehon omaavaan oikosulkumoottoriin. Tämä painonsäästö on ensiarvoisen tärkeää lentokoneessa, jossa jokainen moottorin painokilo vähentää hyötykuorman kapasiteettia tai kantamaa.
• Kulutuselektroniikka ja kodinkoneet: Langattomien pölynimurien, hiustenkuivaajien, tietokoneen jäähdytystuulettimien ja drone-propulsiojärjestelmien harjattomat tasavirtamoottorit ovat kaikki riippuvaisia pienoiskokoisista neodyymimagneeteista, jotka tuottavat vaaditun vääntömomentin erittäin kompaktista koosta. Huippuluokan langaton alipainemoottori pyörii yli 100 000 rpm ja mahtuu kämmenelle, saavutus on mahdollista vain neodyymiroottorin tarjoaman vuotiheyden ansiosta.

Neodyymimagneettimoottorin valmistus: prosessin tärkeimmät vaiheet

Tehokkaan neodyymimagneettimoottorin tuotanto vaatii sintrattujen magneettilohkojen tarkkaa integrointia roottorin laminointipinoon, minkä jälkeen magnetointi, dynaaminen tasapainotus ja tiukka rivin lopputestaus tehokkuuden ja lämpösuorituskyvyn varmistamiseksi. Kriittiset valmistusvaiheet ovat seuraavat:

1. Staattorin sydänkokoonpano: Ohut, tyypillisesti 0,20–0,35 millimetrin paksuiset sähköteräslaminaatiot lävistetään tai laserleikataan, pinotaan ja hitsataan tai lukitaan yhteen. Staattorin urat on eristetty ja valmiiksi muotoillut kuparikelat asetetaan automatisoiduilla käämityskoneilla. Suuritehoisissa vetomoottoreissa käytetään yhä enemmän suorakaiteen muotoisesta kuparilangasta valmistettuja hiusneulakäämejä, koska niillä saavutetaan korkeampi täyttökerroin – jopa 70 % - 75 % verrattuna 45–55 prosenttiin pyöreälangan käämeissä – mikä vähentää vastusta ja parantaa jäähdytystä.
2. Roottorimagneetin asennus: Neodyymimagneettilohkot, jotka on koneistettu tarkkoihin mittoihin ja pinnoitettu nikkelillä, epoksilla tai alumiinilla korroosion estämiseksi, työnnetään roottorin laminointipinon koloihin. Sisätilojen kestomagneettimalleissa (IPM) magneetit on haudattu V- tai delta-muotoisiin onteloihin, jotka luovat magneettisen reluktanssivääntömomentin kestomagneetin vääntömomentin lisäksi. Magneetit voidaan kiinnittää korkean lämpötilan epoksilla, kevlar-kääreellä tai kiinnitysholkilla roottorin pintanopeudesta riippuen.
3. Magnetointi: Kun roottori on koottu, se asetetaan korkeakentän magnetointikiinnikkeeseen, joka tuottaa pulssimagneettikentän yli 30 000 ostetta , kyllästää neodyymimateriaalin haluttuun napakuvioon. Täysin kootun moottorin in situ -magnetointi on myös yleistä, koska se eliminoi voimakkaasti magnetoituneiden roottoreiden käsittelyn asennuksen aikana.
4. Dynaaminen tasapainotus: Koska roottori a neodyymimagneettimoottori toimii usein yli 15 000 rpm:n nopeuksilla EV-sovelluksissa, se on tasapainotettava erittäin tiukkaan arvoon, tyypillisesti G2.5 tai G1.0 ISO 1940-1 mukaan. Epätasapainovoimat kasvavat pyörimisnopeuden neliön myötä, joten jopa muutaman gramman millimetrin jäännösepätasapaino voi aiheuttaa ei-hyväksyttävää tärinää ja laakerikuormia huippunopeudella.
5. Lopullinen kokoonpano ja testaus: Staattori ja roottori on liitetty yhteen, laakerit ovat paikoillaan ja päätykilvet on kiinnitetty. Jokainen tuotantomoottori käy läpi sarjan automatisoituja testejä, mukaan lukien käämivastus, eristysvastus, back-EMF-aaltomuotoanalyysi, tyhjäkäyntivirta ja täyden kuorman tehokkuuskartoitus. A neodyymimagneettimoottori Ajoneuvokäyttöön tarkoitettujen ajoneuvojen on myös läpäistävä lämpöshokkipyöräily- ja tärinätestit, jotka simuloivat 15 vuoden huoltoa ajoneuvossa.

Neodyymimagneettimoottoriteknologian haasteet ja tuleva kehitys

Suorituskyvyn eduistaan huolimatta neodyymimagneettimoottorit kohtaavat kolme merkittävää haastetta: harvinaisten maametallien toimitusketjun keskittyminen, hintojen epävakaus ja pysyvän demagnetoitumisen riski korkeissa lämpötiloissa. Harvinaisten maametallien alkuaineet neodyymi, praseodyymi, dysprosium ja terbium louhitaan ja käsitellään pääasiassa yhdellä maantieteellisellä alueella, ja näiden kemiallisesti samankaltaisten alkuaineiden erottaminen vaatii ympäristöintensiivistä liuotinuuttoa. Vastauksena moottorisuunnittelijat noudattavat kahta toisiaan täydentävää strategiaa. Ensimmäinen on raerajadiffuusiotekniikka, joka levittää ohuen kerroksen dysprosiumia tai terbiumia vain magneetin sisällä olevien neodyymirakeiden pinnoille, mikä vähentää raskaan harvinaisen maametallin kulutusta 30 % - 50 % samalla kun saavutetaan vastaava pakkovoima. Toinen on harvinaisten maametallien vapaan tai pelkistettyjen moottoritopologioiden kehittäminen, jotka käyttävät ferriittimagneetteja tai kytkettyjä reluktanssiperiaatteita sovelluksiin, joissa absoluuttinen maksimitehotiheys ei ole ensisijainen vaatimus. Oak Ridge National Laboratoryn julkaisema tutkimus on osoittanut, että ferriittipohjainen synkroninen reluktanssimoottori voi saavuttaa 85-90 % tehotiheydestä vastaavan neodyymimoottorin huomattavasti halvemmalla, vaikka tehokkuusero levenee korkeilla vääntömomenttitasoilla. Tulevaisuus neodyymimagneettimoottori Tulee todennäköisesti haaroittuminen: tehokkaat, kalliit NdFeB-moottorit huippuluokan sähköautoihin, lentokoneisiin ja tarkkuusservoihin sekä edullisemmat vaihtoehtoiset moottoritekniikat hintaherkkään sovelluksiin, joissa muutama ylimääräinen tehokkuusprosentti ei oikeuta magneettikustannuksia.

Usein kysyttyjä kysymyksiä neodyymimagneettimoottoreista

Voiko neodyymimagneettimoottori menettää magneettisuutensa ajan myötä?

Normaaleissa käyttöolosuhteissa määritetyllä lämpötila-alueella a neodyymimagneettimoottori säilyttää magnetisoitumisensa vuosikymmeniä. Oikein valittujen laatujen koersitiivisuus on riittävä kestämään staattorikentän ja tärinän aiheuttamaa demagnetoitumista. Kuitenkin jatkuva altistuminen lämpötiloille, jotka ylittävät magneetin enimmäiskäyttörajan – tyypillisesti 150–180 celsiusastetta korkean lämpötilan luokissa – voi aiheuttaa osittaisen ja pysyvän magnetismin menetyksen. Tästä syystä moottorin lämmönhallinta ja oikean magneettiluokan valinta odotettuun kuuman pisteen lämpötilaan ovat olennaisia ​​suunnittelunäkökohtia.

Mitä tapahtuu neodyymimagneettimoottorille sen käyttöiän lopussa?

Moottorissa olevat neodyymimagneetit voidaan ottaa talteen kierrätysprosessilla, joka sisältää roottorin demagnetoinnin, magneettien poistamisen ja joko niiden uudelleenkäytön suoraan uudessa moottorissa tai uudelleenkäsittelyn uudeksi magneettijauheeksi. Euroopan unionin kestävän kehityksen kriittisiä raaka-aineita koskeva laki ja vastaava lainsäädäntö muilla alueilla kannustavat investointeja magneettien kierrätysinfrastruktuuriin. Nykyiset hydrometallurgiset ja pyrometallurgiset kierrätysreitit voivat ottaa talteen yli 90 % sisältämistä harvinaisista maametallista, vaikka kierrätyksen kustannukset pysyvät kilpailukykyisinä vain, kun neodyymioksidin hinnat nousevat.

Miten neodyymimagneettimoottorin hyötysuhde vaihtelee kuormituksen mukaan?

A neodyymimagneettimoottori säilyttää suhteellisen tasaisen hyötysuhdekäyrän laajalla kuormitusalueella, pysyen tyypillisesti yli 90 % 25 %:sta 120 %:iin nimelliskuormasta. Tämä eroaa suotuisasti oikosulkumoottoreista, joiden hyötysuhde laskee merkittävästi kevyellä kuormituksella, koska magnetointivirta pysyy vakiona lähtömomentista riippumatta. Leveä ja tehokas ikkuna on yksi niistä syistä, miksi neodyymimoottorit suositaan sähköajoneuvoissa, jotka toimivat laajalla nopeudella ja vääntöalueella kaupunkiajon aikana.

Onko mahdollista rakentaa neodyymimagneettimoottori ilman raskaita harvinaisten maametallien elementtejä?

Kyllä, raskas-harvinainen maametallivapaa neodyymimagneettimoottori Suunnittelut ovat jo tuotannossa sovelluksiin, joissa huippukäyttölämpötila pysyy alle 120 celsiusasteen. Näissä moottoreissa käytetään neodyymi-rauta-boorimagneetteja, joiden raekoko on erittäin hieno, tyypillisesti alle 2 mikronia, mikä lisää koersiivisuutta raerajakiinnityksellä ilman, että tarvitaan dysprosiumia tai terbiumia. Korkeampien lämpötilojen vetomoottoreissa raerajadiffuusiotekniikka käyttää ohutta dysprosiumia sisältävää kuorta jokaisen magneettirateen ympärillä, mikä saavuttaa korkean koersitiivisuuden, kun harvinaisten raskaiden maametallien kokonaispitoisuus on alle 1 painoprosentti.

The neodyymimagneettimoottori edustaa todellista askelmuutosta sähkömekaanisessa energian muuntamisessa, mikä tarjoaa suurimman vääntömomenttitiheyden ja -tehokkuuden kaikista kaupallisesti saatavilla olevista moottoritekniikoista. Sen laaja käyttö sähköajoneuvojen, teollisuusautomaation, uusiutuvan energian ja ilmailun aloilla on suora seuraus neodyymi-rauta-boori-kestomagneettien vertaansa vailla olevasta magneettisesta suorituskyvystä. Vaikka huolenaihe harvinaisten maametallien toimitusketjuista ja kustannusten epävakaudesta motivoi edelleen vaihtoehtoisten moottoritopologioiden tutkimusta, näiden moottoreiden mahdollistamat mitattavissa olevat energiansäästöt ja hiilidioksidipäästöjen vähennykset varmistavat, että ne pysyvät maailmanlaajuisten sähköistystoimien kulmakivenä tulevina vuosikymmeninä.
